Не будем подробно останавливаться на свойствах и преимуществах применения канифоли. Только подчеркнем, что более известного, популярного и применяемого флюса для пайки не найти. Чаще всего канифоль используется мастерами в своем природном состоянии – твердый и хрупкий материал. Но иногда такое применение становится проблемным или нежелательным – пайка в труднодоступных и неудобных местах, необходимость покрытия флюсом большой площади материала, недопустимость сильного нагревания места пайки, работа с очень мелкими деталями. Применение жидкого флюса, полученного растворением канифоли, в таких условиях становится единственным верным способом для успешного выполнения намеченных работ.
Состоящая из природных компонентов и являющаяся нейтральной, канифоль не растворяется водой. Тогда как получить ее жидкий вариант? Самый легкий способ – покупка готового жидкого флюса промышленного производства, который не является редкостью в хозяйственных магазинах и строительных отделах. Другой вариант предусматривает самостоятельное изготовление. Такой флюс получить несложно и он мало будет отличаться качеством от магазинного, зато мастер получит удовольствие от результативной работы на подготовительном этапе пайки.
Растворители для канифоли
- Спирт. Этот растворитель стал наиболее применимым из-за доступности, относительной дешевизны и своей активности при взаимодействии с канифолью. Приготовление флюса включает следующие операции
:
Содержание канифоли в растворе может колебаться от 25% до 75%. Чем больше ее концентрация, тем активнее проявляются свойства флюса. Это нужно учесть и сопоставить с необходимыми результатами пайки. Если взбалтывание и дополнительное нагревание не помогают до конца растворить мелкие порошкообразные частицы и они оседают на дне, значит достигнута максимальная концентрация канифоли в спирте. Для работы нужна жидкая фаза, которую необходимо аккуратно, без осадков слить в другую емкость.

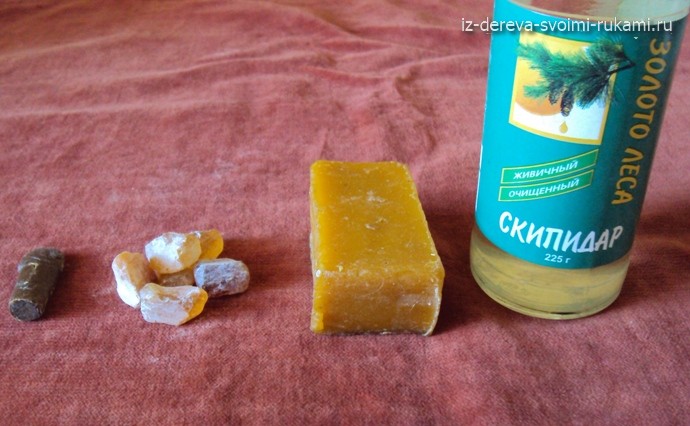

2. Скипидар.
Являясь химически активным, он хорошо растворяет флюс даже без дробления. Концентрацию канифоли в скипидаре можно доводить до 85%.
3. Бензин, эфир, ацетон и другие органические растворители.
Если доступны эти вещества, то растворять в них канифоль следует по описанной выше схеме с дроблением, подогревом и перемешиванием (взбалтыванием). Учитывая летучесть применяемых веществ, готовый раствор флюса нужно быстро использовать или хранить в герметичной таре. Уместными при работе с ними будут средства защиты дыхательных путей и проветривание (вентиляция).
4. Масла.
Для получения раствора обязательно мелкое дробление флюса и применение подогрева. Готовый раствор может иметь осадки, его вязкость препятствует растеканию и помогает наносить на рабочую поверхность нужный слой флюса.
5. Глицерин.
Обычно добавляется в уже упомянутый и спирта для большей эффективности. После пайки с таким флюсом остатки смываются тщательно, так как глицерин является причиной поверхностных электрических утечек и источником коррозии.
Выводы
- жидкий раствор канифоли, абсолютно не уступающий продаваемым образцам, легко получить в домашних условиях;
- растворенная канифоль не требует предварительного расплавления и легко наносится на любую поверхность с помощью подручных средств – обычного шприца, кисточки, зубочистки и других;
- растворы являются эффективными даже при небольшой концентрации канифоли;
- они легко удаляются после работы;
- для лучшей и быстрой растворимости флюса используется подогрев растворителя.
Заключается в защите металлических поверхностей от окисления. Раствор канифоли в этиловом спирте лучше растекается по металлической поверхности, чем расплавленная канифоль, благодаря чему пайка становится более экономичной, а сам спай более чистым. Канифоль в виде раствора наносится на зачищенные поверхности металла до прогрева места пайки, что в свою очередь еще более препятствует окислению этих поверхностей. Раствор канифоли в этиловом спирте наименее токсичен по сравнению с раствором в ацетоне, поэтому он находит наибольшее применение в технике.
Получение канифоли
При необходимости вы можете получить канифоль самостоятельно. В качестве сырья подойдет живица ели или сосны. Возьмите старую керамическую чашку и оберните внутреннюю её поверхность алюминиевой фольгой. Отдельно в металлической банке из-под консервов расплавьте живицу, добейтесь ее кипения. Всплывший на поверхность мусор откидывайте металлической ложкой. По окончании кипения быстро слейте жидкость в чашку, обернутую фольгой. Дождитесь, пока канифоль остынет, вытряхните ее из чашки и очистите от фольги. Процесс этот огнеопасен, проводить данные работы нужно на открытом воздухе. В ходе сухой перегонки живицы выделяется скипидар, пары которого токсичны, вдыхать их нельзя. По этой же причине нельзя использовать живицу для пайки.
Получение жидкой канифоли
Жидкую канифоль можно купить. Например, она продается под торговой маркой ЛТИ-120. Но можно изготовить ее и самостоятельно. Возьмите небольшой стеклянный сосуд с плотно подогнанной пробкой. Наполните его на одну треть растолченной в порошок канифолью и залейте этиловым спиртом. Спирт можно взять как медицинский, так и гидролизный, но обязательно 96%. Плотно закройте сосуд пробкой. Приготовление жидкой канифоли для пайки особой точности не требует, и все работы можно проводить «на глаз». При периодическом взбалтывании и комнатной температуре процесс растворения займет 2-3 дня. На дне сосуда может остаться нерастворенный осадок — это мусор. Перелейте раствор в чистый пузырек, не потревожив осадок. Лучше всего разливать жидкую канифоль в пузырьки с кисточкой на пробке, такой кисточкой удобно наносить флюс на поверхности.
Спиртовый канифольный лак
Канифоль является растительной смолой. Растворы растительных смол в спирте называются спиртовыми лаками. Жидкая канифоль в качестве лака применяется для покрытия деревянных изделий, что делает их влагонепроницаемыми и неэлектропроводными. Застывший слой канифоли довольно кислотоупорен, что дает возможность применять канифольные лаки при травлении печатных плат, облегчая их дальнейшую пайку. Недостатком спиртового канифольного лака является некоторая остаточная клейкость поверхности после его высыхания, особенно заметная при нагревании. Но этот недостаток некоторые мастера умеют превратить в преимущество, создавая таким образом противоскользящие покрытия.
Канифоль открыли в древнем греческом городе Колофоне. Её получали из смолы-живицы различных видов сосны с помощью выделения из нее скипидара и других летучих веществ посредством паровой бани, одновременно сливая получившиеся нелетучие примеси. Перегонка осуществляется паром, который нагреваю до 200°С, что не приводит к разложению канифоли.
Основное применение канифоль нашла в радиолюбительском деле при пайке радиокомпонентов. Именно канифоль сосновая является отличным и дешевым паяльным флюсом. Несмотря на современное изобилие химических флюсов ею все равно продолжают активно пользоваться в электронике. Расплавленная жалом паяльника канифоль легко устраняет слой оксида с поверхности радио элементов, подвергаемых процессу пайки. Кроме того канифоль снижает поверхностное натяжение припоя и помогает ему равномерно растекаться по всей плоскости.
Перед процессом пайки жало паяльника обмакивают в канифоли, затем им же дотрагиваются до припоя, после чего касаются к месту спаивания деталей. Главным плюсом сохранившем популярность канифоли в роли флюса для пайки является ее кислотная нейтральность, т.к при ее изготовлении применяется сырье природного происхождения. В отличие от других флюсов сделанных на базе кислоты, место пайки не подвергается коррозии и через него не идет токовая утечка. В роли паяльного флюса канифоль используется как в чистом виде, так и в сочетании с различными веществами. Наиболее простым флюсом сделанным из нее является раствор в чистом медицинском спирте в пропорции 4 к 6.
Технология пайки металлических деталей с помощью канифоли очень проста и доступна для . Разогретое жало паяльника окунается в застывшую канифоль, после чего им же берется маленький кусочек припоя, и наносится на спаиваемую поверхность детали. Тот же алгоритм повторяется и с другой деталью, которая соединяется с первой. Затем обе металлические поверхности накладываются друг на друга и к ним подносится разогретый паяльник, чье жало опять покрывается канифолью и припоем. В итоге расплавленный припой образует особую монолитную массу, которая когда застынет хорошо соединит поверхности в одно целое.

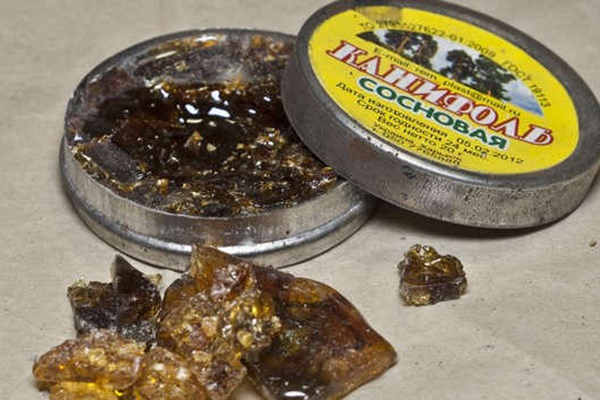

И так берем обычный кристалл застывшей радиолюбительской канифоли.
Затем перетираем кусок канифоли в пыль, для этого берем какую-нибудь не пористую ткань или бумагу, помещаем в нее кристалл, и бьем молотком, до тех пор, пока не получится однородная масса. Это необходимо для хорошего растворения канифоли в этиловом спирте.

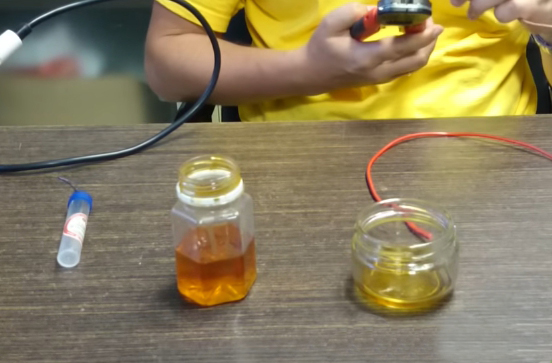

Закрываем бутылку крышечкой и кладем стеклянную бутылку в миску с теплой водой, когда раствор нагреется нужно хорошо поболтать смесь, что бы она превратилась в однородную массу. Вот и все, теперь флюс готов раскачиваем его по медицинским шприцам и пользуемся с комфортом.
Всем привет! Рад вас всех видеть на своем радиолюбительском блоге посвященном электронике и прочему техническому творчеству. Сегодня на дворе суббота а за окном ноябрь так что готовимся к холодам — зима уже не за горами.
А у меня для вас статья, которая может и не очень большая но она обязательно принесет вам чуток полезной информации. Сегодня я расскажу о спирто-канифольном флюсе СКФ, о том как можно приготовить его своими руками а также где можно флюс СКФ купить. Читайте статью далее и все узнаете…но, не забудьте подписаться на обновления !
У нас тут есть небольшое оглавление, это так для удобства…
Флюс СКФ
Флюсы при пайке применяют в основном для двух целей:
- С целью улучшения смачиваемости спаиваемых деталей припоем
Поверхности спаиваемых деталей могут иметь плохую смачиваемость. В этом случае припой будет скатываться в шарики подобно капелькам воды на жирной посуде. Флюс способствует более лучшему распределению припоя по поверхности спаиваемых деталей, припой растекается и равномерно покрывает спаиваемую поверхность.
- Для защиты от оксидной пленки (эта пленка препятствует нормальному процессу пайки)
Благодаря кислороду в нашем воздухе поверхность металла может окисляться, появляется некая оксидная пленка. Эта оксидная пленка препятствует проникновению припоя в поры металла и попытки запаять что-либо становятся просто бесполезными. Флюс образует защитную пленку а она в свою очередь защищает металл от воздействия кислорода.
Для различных металлов применяют различные флюсы так как для каждого металла достижение этих целей выполняется по-разному. Так для спаивания алюминиевых деталей нужно применять одни флюсы, для спаивания медных деталей другие.
Флюс СКФ или просто спирто-канифольный флюс — это один из лучших флюсов применяемых для спаивания деталей из меди. Наиболее лучший температурный диапазон применения 250-280°C. За счет своей жидкой формы спирто-канифоль легко проникает в труднодоступные места спаиваемых поверхностей.
К тому же флюс СКФ сделан на основе канифоли поэтому после пайки не требует смывки, канифоль сама по себе не способствует образованию коррозии на металле. Короче после пайки можно не переживать — не заржавеет ?
Состав флюса СКФ
Состав флюса СКФ достаточно простой и название флюса говорит само за себя, флюс представляет собой раствор канифоли в спирте.
Если честно меня всегда интересовало что из себя представляет канифоль и что ее отличает от собственно смолы. А все достаточно просто, канифоль получают из смолы деревьев хвойных пород. Смолу собирают, затем ее подвергают нагреву в результате чего из нее выпариваются различные вещества содержащиеся в ней, в основном это скипидар.
Как пользоваться
Вообще канифоль сама по себе является хорошим флюсом, но пользоваться ей не очень удобно. Канифоль на спаиваемые поверхности приходится наносить горячим жалом паяльника, от этого загаживается как сам паяльник так и место спая. Бывает так переборщишь с канифолью что самого место спая не видно.
Другое дело когда взял флакончик со спиртоканифолью, открыл его и сразу повеяло спиртом, как в операционной. Взял кисточку и подобно художнику наносишь флюс аккуратными мазками в стиле абстракционизма.. В общем таким макаром флюс можно наносить очень дозировано. Кстати если флакончик не оборудован кисточкой то не паримся, кисточку можно взять от лака для ногтей (отбери у жены или сестры ?).
Впрочем некоторые предпочитают использовать капельный метод дозирования флюса. Заполняют спиртоканифолью флакончики с «носиком» , как для глазных капель и уже затем применяют. Это конечно дело вкуса но на мое мнение пользоваться кисточкой удобнее, проще дозировать флюс.
Как сделать спирто-канифольный флюс?
Для приготовления спирто-канифольного флюса нам понадобится:
- Канифоль
- Плотный целлофановый пакет
- Молоток или что-то весомое
- Спирт 90%
- Ацетон
- Пузырьки от лака для ногтей
Убедились, что подготовили все необходимое и продолжаем. Для начала нужно подготовить флакончики от лака для ногтей. Их можно найти у любой барышни причем у некоторых этого добра может скопиться неожиданно много. Далее пузырьки нужно отмыть от остатков лака, справиться с этой задачей нам поможет ацетон.
Заполняем флакончики ацетоном и идем заниматься своими делами. Ацетон хорошо справляется с поставленной задачей поэтому через некоторое время (может пару часов а может пару дней) можно забрать уже очищенные пузырьки, останется только сполоснут их в проточной воде.
Флакончики подготовлены, теперь нам нужна канифоль. Как я уже говорил, ее можно приготовить самому но для этого придется погулять по лесу а потом выполнить еще несколько технологических манипуляций. Но можно поступить проще, можно взять и не париться.
Далее нам нужно куски канифоли измельчить в порошок, для этой цели нам и пригодится пакет. Складываем куски канифоли в пакет и уже в завернутом виде можем спокойно измельчать, при помощи молотка конечно или что вы взяли для этой цели?
Теперь этот порошок аккуратненько засыпаем в пузырьки. Слишком много засыпать не стоит, достаточно засыпать на треть объема пузырька. И осталось всего ничего, осталось залить все это дело спиртом.
А вот спирт найти как оказалось не так-то просто, в аптеках спирт теперь только по рецепту, а в хозяйственных магазинах я его не встречал. Встречал мнение на форумах, что спирт можно заменить ацетоном, но мне что-то этот вариант не очень нравится, все-таки пары ацетона не очень полезны для здоровья. В итоге спирт раздобыл на заводе, мне ведь нужно было совсем чуток… ?
Заливаем пузырьки с канифолью спиртом, закрываем крышечками и ставим в теплое место. Теперь нужно подождать какое-то время, чтобы канифоль хорошенько растворилась в спирте. Доливая спирт или подсыпая канифоль можно добиться желаемой концентрации.
В дополнение нашел на ютубе пару роликов об изготовлении спирто-канифольного флюса, может быть пригодится…
Вот и весь рецепт.
Где спирто-канифоль купить?
Впрочем можно не париться с приготовлением спирто-канифольного флюса, а приобрести его в готовом виде. Все здорово и замечательно если у вас в городе есть магазины торгующие радиотоварами. Там как правило есть много разнообразных флюсов, среди которых можно найти и спиртоканифоль.
Но если у вас по близости не нашлось такого магазина, то не отчаиваемся, можно заказать в интернет-магазине. Почему-то в китайских интернет-магазинах типа типа алиэкспресс и dealextreme флюс из спирта и канифоли мне обнаружить не удалось, может плохо искал. Но ничего, этот флюс можно приобрести и в других местах, например .
Ну чтож, вот в принципе и все, что я сегодня хотел рассказать. Думаю информация будет вам полезна и вы возьмете ее на вооружение.
Желаю вам удачи, успехов и прекрасного солнечного настроения. А я с вами не прощаюсь а говорю до свидания и до новых встреч.
P.S. Внизу у нас расположены кнопочки соц сетей, не забываем делиться с друзьями ?
С н/п Владимир Васильев
P.S. Друзья, обязательно подписывайтесь на обновления! Подписавшись вы будете получать новые материалы себе прямо на почту! И кстати каждый подписавшийся получит полезный подарок!
Флюс — это вещество, как органическое так и неорганическое, которое обеспечивает удаление окислов спаиваемых проводников, уменьшает силу поверхностного натяжения, а также улучшает равномерность растекания расплавленного припоя. Кроме своего основного назначения флюс может защитить контакт от воздействия окружающей среды, но следует заметить что данным свойством владеют не все виды флюсов.
В зависимости от потребности, флюс может быть в виде жидкости, порошка или пасты.
Производятся также паяльные пасты, содержащие частицы припоя вместе с флюсом, а все современные припои представляют из себя трубку из припоя внутри которой находится флюс-заполнитель.
По температурному режиму и интервалу активности, флюсы можно разделить на низкотемпературные (до 450 градусов) и высокотемпературные (больше 450 градусов).
Кроме того флюс может быть водным и безводным.
По химическим свойствам все флюсы можно разделить на кислотные (активные) и бескислотные. Кроме того существуют еще активированные и с антикоррозийной защитой.
Активные флюсы
в основном состоят из соляной кислоты и хлористых или фтористых металлов.
В качестве активного флюса давно применяется аптечный препарат — ацетилсалициловая кислота (аспирин).
Эти флюсы очень интенсивно растворяют окисленный слой на поверхности металла, и пайка сразу становится качественной и прочной, но остаток флюса после пайки вызывает интенсивную коррозию соединения и основного металла в будущем. Поэтому рекомендуется смывать все остатки флюса которые остались на месте пайки.
При пайке радиоэлектронных элементов применение активных флюсов не допустимо, так как с течением времени их остатки все равно разъедают место пайки тонких радио элементов.
Бескислотные флюсы
, в основном это канифоль и флюсы, приготовленные на ее основе с добавлением спирта, скипидара или глицерина.
В процессе пайки канифоль очищает поверхность от окислов, а также защищает ее от окисления. При температуре 150 градусов канифоль растворяет окислы свинца, олова и меди, очищая их поверхность в процессе пайки и паяное соединение становится блестящим и красивым. Но самое главное, в отличии от активных флюсов, канифольные флюсы не вызивают коррозии и разъедания метала.
С помощью канифольных флюсов паяют медь, бронзу и латунь.
Активизированные флюсы
, в главном кроме того, состоят из канифоли в которую прибавляют небольшое количество солянокислого либо фосфорнокислого анилина, салициловой кислоты либо солянокислого диэтиламина.
Данные флюсы используют при пайке основной массы металлов и сплавов (железо, сталь, нержавеющая высококачественная сталь, медь, бронза, цинк, нихром, никель, серебро), даже оксидированных элементов из медных сплавов в отсутствии подготовительной зачистки.
Активированными флюсами считаются флюсы ЛТИ, в состав которых входит этиловый спирт (66 — 73%), канифоль (20 — 25%), солянокислый анилин (3 — 7%), триэтаноламин (1 — 2%). Флюс ЛТИ дает отличные итоги при применении оловянистых припоев ПОС-5 и ПОС-10, обеспечивая завышенную крепкость спаянного соединения.
Антикорозийные флюсы
используют для спаивания меди и медных сплавов, константана, серебра, платины и ее сплавов. Они содержат внутри себя фосфорную кислоту с прибавлением разных органических соединений и растворителей. В состав некоторых противокоррозийных флюсов входят органические кислоты. Остатки данных флюсов не вызывают коррозии.
ВТС-флюс, к примеру, состоит из 63% тех. вазелина, 6,3% триэтаноламина, 6,3% салициловой кислоты и этилового спирта. Остатки флюса убирают протиркой детали спиртом либо ацетоном.
Защитные флюсы защищают раньше очищенную плоскость металла от окисления не оказывают хим действия на сплав. К данной группе относятся неактивные мат-лы: воск, вазелин, оливковое масло, сладкая пудра и др.
Для пайки твердым припоем углеродистых сталей и чугуна
используют буру (тетраборат натрия), которая выглядит как белый кристаллический порошок.
Плавится бура при температуре — 741° С.
Для пайки латунных деталей
серебряными припоями в качестве флюса применяют смесь 50% хлористого натрия (поваренной соли) и 50% хлористого кальция. Температура плавления смеси составляет — 605° С.
Для пайки алюминия
можна применять флюсы которые обычно содержат 30—50% хлористого калия.
Для пайки нержавеющей стали
, твердых и жароупорных сплавов, медно-цинковыми и медно-никелевыми припоями используется смесь, состоящая из 50% буры и 50% борной кислоты, с прибавлением хлористого цинка.
Активные флюсы смывают при помощи волосяной щетки либо обыкновенной зубной, применяя тёплую воду либо спирт.
Для пайки медных проводников, а часто как раз такие используются в электрике и электронике, надежным средством в виде флюса станет работать «жидкая канифоль».
Для тех кто не в курсе это сосновая смола — чистый экологический продукт.
Как самостоятельно приготовить жидкую канифоль?
1.Перебиваем кристалл канифоли в пыль с помощью толчена или завернув в ткань и постукав молотком. В больших масштабах некоторые умельцы умудряются применять советскую ручную мясорубку. Средства неважны, главное добиться однородной мелкой пыли из канифольных кристаллов.
2. Всю пыль надо залить спиртом с отношением 1:1.5 (канифоль: спирт).
Это удобно сделать пользуясь той же бутылочкой от спирта.
В аптеке можно купить спирт с салициловой кислотой, что сам по себе такой раствор может послужить флюсом, и хоть там процент салициловой кислоты очень малый но такой «спирт» будит оптимальным вариантом для усиления нужных свойств флюса.
Дальше в половинку бутылочки спирта высыпаем канифоль до тех пор пока не появится нужное отношение составляющих и смотрим чтоб примерно 1/5 бутылки осталась свободной!
3. Закрываем нашу бутылочку (или другую емкость) и ставим в емкость с теплой водой (60-80C) когда нагреется раствор начинаем интенсивно взбалтывать раствор, что бы он растворился в однородную массу. В горячей воде это получится гораздо лучше и быстрее.
Во время процесса спаивания часто используется жидкая разновидность канифоли. Это нейтральная среда, которая может применяться для работы практически с любыми металлами, так как она не навредит им. Жидкая канифоль своими руками делается без особых проблем, но встречаются и варианты готовых изделий от поставщиков. Данное вещество зачастую используется в тех случаях, когда нужно покрыть флюсом большую поверхность. Благодаря жидкой структуре, здесь практически не возникает проблем с удалением остатков материала с поверхности, как это бывает с твердыми флюсами.
Рассматривая варианты, как сделать жидкую канифоль, всегда есть несколько разновидностей. Практически все органические жидкости могут растворить твердую канифоль, особенно, если их подогреть. Главное, что растворенная среда сохраняет свои свойства, пусть и не в такой большой концентрации, как до этого.
Жидкая канифоль своими руками
Помимо всего, материал приобретает главное свое преимущество – высокий уровень растекаемости. После получения раствора не требуется каких-либо дополнительных приготовлений и все можно применять практически сразу после получения раствора. Стоит отметить, что самодельные флюсы можно потом изменять, дополняя их новыми частичками канифоли, или же разбавлять растворителем. Но здесь нельзя использовать другую жидкость для растворения, чем та, которая использовалась в первоначальном составе.
Физико-химические свойства и состав
Прежде чем рассматривать, как расплавить канифоль, стоит рассмотреть, что входит в нее. Состав материала довольно прост, так как человеку для подготовки потребуется всего два основных компонента. чаще всего это сама канифоль и спирт, который используется в качестве органического растворителя. При правильной подготовке и соблюдению технологического режима, итоговый продукт выглядит как однородное вещество.
Использование спирта для жидкой канифоли
Вместе со спиртом может быть использована вода, но она применяется как дополнительный материал, так как не может растворить флюс самостоятельно. В заводских марках применяются еще дополнительные ингибиторы коррозии, присадки, пропанол и прочие элементы.
Плотность жидкости зависит от количества самой канифоли в составе. Свойства, влияющие на спаивание практически полностью повторяют те, которыми обладает твердая таловая канифоль. Но в растворенном варианте они проявляются не так сильно. Благодаря повышенной растекаемости, жидкость попадает во все мелкие неровности, которые есть в металле и это дает намного больший уровень скрепления, чем в изначально твердых марках флюса. Главным химическим свойством здесь является нейтральность среды, поэтому, состав пригоден для использования практически с любыми деталями.
Материалы и инструменты для изготовления
Перед тем как расплавить канифоль, необходимо подготовиться, отобрав необходимое количество материалов и инструментов. В качестве расходных материалов потребуется сама канифоль выбранной вами марки, спирт, а также вода, если нужно будет разбавлять материал.
Среди инструментов потребуются такие как:
- Горелка или газовая плита, на которой можно разогреть жидкость для последующего растворения;
- Ложка для перемешивания и дозировки созданного порошка;
- Ступа или прочая емкость, где можно растолочь твердую канифоль в кристаллический порошок до как можно более мелкого состояния;
- Предмет, которым можно растолочь твердую канифоль в ступе;
- Емкость для хранения подготовленного флюса.
Технология и пропорции
Рассматривая дальнейшие пункты, как растворить канифоль в домашних условиях, следует более подробно остановиться на практической части. В первую очередь следует начать с подготовки канифоли. Ее нужно расколоть на мелкие части, а затем растолочь до порошкообразного состояния. Это необходимо для того, чтобы материал лучше и быстрее растворился во время во время процесса.
Измельченная твердая канифоль
Само вещество является очень хрупким, так что проблем с этим процессом не должно возникнуть. Жидкая канифоль не должна иметь осадок.
После получения кристаллического порошка, или же во время начала его приготовления, следует начать подогревать растворитель. Чем выше его температура, тем быстрее он будет действовать. Пропорции могут быть различными, но чаще всего берут 60% растворителя и 40% порошка. Когда жидкость достигла нужной температуры, то можно начать подмешивать порошок. Постепенно перемешивая субстанцию ложкой нужно дождаться, пока все частицы перейдут в жидкое состояние. Вместе с этим смесь должна менять цвет на желтоватый.
Добавлять порошок в растворитель можно до тех пор, пока не начнет образовываться осадок. Это означает, что способности к растворению уже подошли к концу. Чтобы увеличить данный параметр, нужно повысить температуру или же объем жидкости. После того, как вы подготовили нужное количество канифоли, можно дать остыть, если все очень горячее, или же сразу использовать. В таком состоянии материал может храниться довольно длительное время.
Как правильно приготовить жидкую канифоль в домашних условиях
Существует несколько способов проведения данной процедуры, отличающееся от выше приведенного. К примеру, вы можете узнать, как расплавить канифоль на водяной бани, и так далее. Но главное, придерживаться основных правил, которые помогут получить верный состав, который можно будет использовать для пайки, вне зависимости от способа получения.
В первую очередь не стоит использовать непроверенные добавки. Данное вещество отличается своей универсальность и простотой, так что посторонние вещества могут придать ему более агрессивную среду.
«Важно!
Не стоит использовать непроверенные растворители. Они могут не только ухудшить свойства спайки, но и навредить здоровью при контакте с ними.»
При выполнении всех правил, жидкая канифоль производится совершенно безопасно и не занимает долгое время.
