Здравствуйте, уважаемые читатели техноблога. В этой статье попытаюсь рассказать, как работает водяное охлаждение компьютера. Тема весьма актуальна для тех, кто решил сменить воздушную башню на что-то более производительное, чтобы поиграться с разгоном до экстремальных пределов и при этом не угробить драгоценный камень, стоимость которого может превышать 400 долларов.

Ну и заодно пощадить материнскую плату и прочие комплектующие, ведь некоторые водянки ориентированы не только на один контур (ЦП или видеокарта).

Сразу скажу, что назвать СВО лучше воздуха нельзя – это тема для . Да и некоторые башни могут дать фору большинству необслуживаемых водянок, о чем говорит вот этот .

Структура систем жидкостного охлаждения

Для многих не будет секретом, что СВО могут быть открытого (кастомные) и закрытого типа (готовые необслуживаемые решения для охлаждения конкретного типа комплектующих). И если с последними все понятно, то первая категория может быть построена по трем основным принципам:

Схема с параллельным подключением.
Все узлы запитаны от одной помпы, которая гонит хладагент к радиатору с кулерами. Через решетку радиатора вода охлаждается и подходит к железу, с которых снимается тепловая энергия. Горячая жидкость возвращается в резервуар с помпой и процесс повторяется заново. Схема выглядит следующим образом.

Схема с последовательным подключением.
Элементы также охлаждаются параллельно и очень эффективно, но для этого необходимо иметь мощную помпу и весьма оборотистые вертушки, которые смогли бы оперативно охлаждать хладагент в радиаторе. Схема прилагается.Есть так называемые комбинированные или двухконтурные водянки.
Принцип работы основан на последовательном методе, однако каждый контур ориентирован на одну железку. Довольно дорогая схема как в плане строительства, так и по обслуживанию. Хотя владельцы топовых конфигураций в погоне за максимальной производительностью не видят в подобном решении ничего зазорного.

Ключевые элементы СВО

Принцип охлаждения ПК разобрали, теперь перейдем к элементам, которые за это ответственны:

• Теплообменник – главный элемент, который вбирает в себя все тепло при нагреве процессора, видеокарты и прочих горячих железок;
• Помпа – механизм, который гоняет хладагент по контуру СВО. Некий аналог можно наблюдать в аквариуме для рыбок – принцип работы практически идентичный;
• Трубопровод – канал, по которым гоняется водичка от помпы к комплектующим и радиатору. И так по кругу;
• Переходники, фитинги и соединители – элементы, соединяющие конструкцию СВО;
• Расширительный бачок – резервуар, в котором находится жидкость, не активная в данный момент. Несмотря на тот факт, что контур закрыт и жидкость испариться не может, бачок нужен для того, чтобы спрятать в него помпу, которая при работе на свежем воздухе элементарно выходит из строя;
• Теплоноситель (он же жидкость, хладагент, дистиллят) – теплопроводящая субстанция, которая и охлаждает железо;
• Радиатор – конструкция, в которой остывает горячая вода, проходя через тонкие капилляры из меди или латуни;
• Кулер – вертушка, продувающая ребра радиатора.

Зная это, вам будет легче ориентироваться при возможном строительстве собственной СВО, если вдруг возникнет такая мысль.

Плюсы и минусы водянки

Дайте угадаю… Насмотревшись на Youtube роликов о кастомных сборках топовых ПК с водяным охлаждением, многие решили сделать себе то же самое, не смотря на побитый жизнью FX 4300 или Core i5 2500k. Давайте развеем ваши сомнения.

Плюсы:

• Относительно компактные размеры кулеров, что позволяет организовать СВО даже в компактном корпусе с мощным железом. Практика показывает, что вставить всеми любимый Noctua NH-D14 в стандартный корпус равносильно издевательством над башней – она просто не даст закрыть боковую крышку.
• Вода в качестве охладителя значительно повышает эффективность системы. Насколько я помню, среди автомобилей воздухом охлаждается лишь Запорожец, но в плане стабильности работы двигателя у него не все так просто.
• Возможность охладить одной водянкой сразу несколько комплектующих. Тут без комментариев – действительно удобное решение.

Минусы:

• Очень сложная организация водянки как таковой. Если кулер взял и поставил, то СВО нужно продумывать чуть ли не пошагово, чтобы не ошибиться с установкой радиаторов, длиной трубок, мощности помпы и т.д.
• Вода из-под крана не годится для охлаждения. Здесь можно использовать либо дистиллят, либо специальный хладагент, который продается в компьютерных магазинах, а он не дешевый.
• Опасность протечки. От системы можно и нужно ждать подвоха в самый неподходящий момент. Жидкость хоть и является диэлектриком, но коротнуть может на раз-два.
• Стоимость. О да, хорошая обслуживаемая водянка обойдется минимум в 500-600 баксов, не считая дополнительных расходников. Так что решайте сами.

Необслуживаемые СВО

Не хотите париться насчет обслуги – купите водянку закрытого типа. Да, она охлаждает только один контур, но и проблем с ней гораздо меньше. Мы можем порекомендовать такие проверенные годами решения как:

• GameMax Iceberg 120;
• DeepCool Captain 120EX RGB;
• Corsair Hydro H100i v2.

Они недорогие, бесшумные, просты в установке и пользуются огромным спросом на рынке. А чего еще надо от водянки? Думаю вам было полезно прочитать эту статью, не забывайте делиться с близкими и подписываться на Пока.

Радиаторы и кулеры – об этом даже писать не так интересно, потому что все это давно есть в любом компьютере и этим никого не удивишь. Жидкий азот и всякие там системы с фазовым переходом – еще одна крайность, шансы встречи с которой в хозяйстве обычного человека почти нулевые. А вот «водянка»… в вопросе охлаждения компьютера это как золотая середина – необычно, но доступно; почти не шумит, но в то же время охладить может что угодно. Справедливости ради, СВО (система водяного охлаждения) правильней называть СЖО (система жидкостного охлаждения), ведь, по сути, залить внутрь можно что угодно. Но, забегая вперед, я использовал обычную воду, так что орудовать больше буду именно термином СВО.

Совсем недавно я достаточно подробно писал про сборку нового системного блока. Получившийся стенд выглядел следующим образом:

Вдумчивое изучение списка говорит о том, что тепловыделение некоторых устройств не просто высокое, а ОЧЕНЬ высокое. И если подключить все как есть, то внутри даже самого просторного корпуса будет как минимум жарко; а как показывает практика, будет еще и очень шумно.

Напомню, что корпусом, в который собирается компьютер, является пусть и не очень практичный (хотя с каждым разом я убеждаюсь в обратном), но очень презентабельный Thermaltake Level 10
– у него есть минусы, но за один только внешний вид ему можно очень многое простить.

На этом этапе материнская плата была установлена в корпус, в нее поставлена видеокарта – предварительно в самый верхний PCI-слот.

Установка радиатора/помпы/резервуара

Один из самых интересных этапов работы, на который у нас ушло больше всего времени (если бы мы сразу пошли по легкому пути, то управились бы за полчаса, но сперва мы перепробовали все сложные варианты, из-за которых все работы суммарно растянулись на 2 дня (конечно же, далеко неполных).

Система водяного охлаждения очень похожа на ту, что применяется в автомобилях, просто немного побольше – там тоже есть радиатор (чаще всего не один), кулер, охлаждающая жидкость и т.д. Но у автомобиля есть одно преимущество – солидный встречный поток холодного воздуха, который играет ключевую роль в охлаждении системы во время движения.

В случае с компьютером, отводить тепло приходится тем воздухом, который есть в комнате. Соответственно, чем больше размеры радиатора и количество кулеров, тем лучше. А так как хочется минимум шума, то эффективное охлаждение будет достигаться в основном за счет поверхности радиатора.

А суть проблемы заключалась в следующем. В скайпе мы предварительно сошлись на мнении «повесим сзади радиатора на 2-3 секции – его более чем хватит!», но как только мы взглянули на корпус, оказалось, что все не так-то просто. Во-первых, для трехсекционного радиатора там действительно было маловато места (если крепить радиатор на то отверстие, куда предполагается установка выдувного кулера корпуса), а во-вторых, даже если бы и хватило, то никак не получилось бы открыть сам корпус – мешалась бы «дверь» системного отсека:)

В общем, вариантов установки радиатора в корпус Thermaltake Level 10 мы насчитали минимум четыре – все они возможны, на каждый потребовалось бы разное количество времени и у каждого были бы свои плюсы и минусы. Начну с тех, что мы рассматривали, но которые нам не подошли:

1. Установка радиатора на задней (от пользователя) боковой стороне, то есть на съемной дверце.

Плюсы:

+ Возможность горизонтальной и вертикальной установки любого радиатора, хоть на 3-4 кулера
+ Размеры корпуса особо не увеличились бы

Минусы:

— Пришлось бы сверлить в дверце от 4 до 6-8 отверстий
— Снимать дверцу было бы очень неудобно
— При горизонтальном расположении потребовался бы радиатор с нестандартным расположением отверстия для залива жидкости
— При вертикальном расположении шланги были бы очень длинными и с большим изгибом
— Корпус будет стоять слева от меня (на подоконнике), а теплый воздух от кулеров в лицо мне не нужен:)

2. Установка радиатора сверху, на «кожухе» отсека блока питания.
Плюсы и минусы идентичны

3. Установка двухсекционного радиатора внутри системного отсека

Плюсы:

+ Простота решения
+ Внешне не было бы никаких изменений
+ Дверца системного отсека открывалась бы без проблем

Минусы:

— Подошел бы только 2-секционный радиатор (этого мало для железа конфига)
— В таком случае браться холодному воздуху было бы не откуда, а гонять туда-сюда теплый воздух не хотелось.
— Были бы сложности по «расстановке» помпы и резервуара
— Даже если использовать сверхтонкие кулеры, перекрывались бы все SATA-разъемы (если бы они выводились на пользователя, а не вбок, то этой проблемы бы не было)

В общем, все эти варианты мы в той или иной степени попробовали – потратили много времени на поиски нужных компонентов, их примерку и т.д.

Самым последним вариантом оказалось достаточно необычное решение – может быть не самое на первый взгляд красивое, но действительно практичное. Это установка радиатора на задней стороне корпуса через специальный регулируемый переходник с механизмом типа «ножницы»
.

Плюсы:

+ Ничего не пришлось сверлить
+ Возможность повесить ЛЮБОЙ радиатор
+ Отличная продуваемость
+ Не перекрывался доступ к разъемам материнской платы
+ Минимальная длина шлангов, минимум изгибов
+ Конструкция съемная и транспортабельна

Минусы:

— Не самый презентабельный внешний вид:)
— Открыть дверь системного отсека теперь не так просто
— Достаточно дорогой переходник

Почему мы пришли к этому варианту в последнюю очередь? Потому что во время поисков для предыдущих трех вариантов, совершенно случайно нашли переходник, про который все забыли, а в в интернет магазине его не было) Глядя на единственный (последний) экземпляр монтажной рамки Koolance Radiator Mounting Bracket
, я подумал «И чего только не придумают!». Суть в следующем – в отверстия для крепления к корпусу заднего выдувного кулера вставляются 4 «конусных гвоздя», на которые вешается специальная рамка.

Конструкция этой рамки такова, что ее длинна может изменяться путем подкручивания фиксаторов, а снимается она смешением двух частей ее корпуса (чтобы отверстия разжались и ее можно было снять с «гвоздиков») – вот я загнул!) Гораздо проще понять все по фото.

Рамка металлическая и очень прочная – в этом я убедился, когда мы на пробу повесили 3-секционный (на 3 кулера) радиатор. Ничего не болтается и не качается, все висит намертво, но в «разжатом» случае дверь вполне себе открывалась – такой вариант меня полностью устраивал!

Радиаторов на выбор было огромное количество – черные, белые, красные… В этом вопросе меня больше всего удивил 4-секционный TFC Monsta
, способный отвести до 2600Вт тепла (это, видимо, SLI из четырех 480ых)! Но мы люди гораздо проще, поэтому решили остановиться на том радиаторе, который примеряли — Swiftech MCR320-DRIVE
. Его преимущество в том, что он объединяет в себе сразу три компонента – радиатор (MCR320 QP Radiator для трех 120мм кулеров), резервуар для жидкости и помпу высокого давления (MCP350 Pump
, полный аналог «обычной» помпы Laing DDC
). По сути, с такой железякой для СВО потребуется докупить только водоблоки, шланги и прочие мелочи, что у нас уже было. Помпа работает от 12В (от 8 до 13.2), издавая шум 24~26 dBA. Максимальное создаваемое давление составляет 1.5бар, что примерно равно 1.5 «атмфосферам».

Для радиатора было три кулера-претендента – Noctua
, Be Quiet
и Scythe
. В итоге остановились на индонезийских (с японскими корнями) Scythe Gentle Typhoon
(120мм, 1450 об/мин, 21 dBA) – эти вертушки не первый день пользуются большим спросом у многих пользователей. Они ооочень тихие, а качество балансировки подшипников просто удивляет – кулер будет неестественно долго крутиться даже от самого легкого прикосновения. Срок службы составляет 100000 часов при 30°C (или 60000 часов при 60 °C), чего хватит для морального устаревания данного системника.

Обзор этих «тайфунов» был на ФЦентре – советую почитать . Поверх кулеров были поставлены защитные решетки, чтобы ребенок не засунул в вентиляторы чего-нибудь жизненно необходимого.

Примеряем получившуюся конструкцию к системному блоку – выглядит очень необычно) Но зато смотрите, как удобно – чтобы залезть внутрь корпуса (или снять систему охлаждения), достаточно нажать одну «кнопку» и вся конструкция, фактически, уже отсоединена. Сжимаем монтажную рамку и имеем полный доступ к внутренностям – там более чем просторно, ведь мы туда ничего не громоздили. Может быть я описал не самый удобный вариант, но… если учесть, что после сборки компьютера лазить внутрь практически не придется, а хорошее охлаждение гораздо важнее, то я считаю наше решение правильным.

Конструкция в сборе весит 2.25 килограмма, а с жидкостью и фитингами, наверное, все 3 – забегая вперед, даже такой вес рамке от Koolance оказался по силам, за что ей респекты и уважухи:)

Финишная прямая

Дело осталось за малым – установить все компоненты, «обвязать водой» и протестировать получившийся компьютер. Все началось с установки фитингов – красивые такие железки (в виде «ёлочек»), которые через специальные прокладки (и иногда, когда резьба фитинга очень длинная, через специальные спэйсеры) устанавливаются в соответствующее отверстие водоблока или резервуара – для затягивания мы использовали небольшой разводной ключ, но тут тоже важно не перестараться.

Помимо фитингов, в два отверстия водоблока видеокарты были установлены специальные заглушки:

После этого мы продумали маршрут, по которому будет идти вода. Правило простое – от менее нагретого к более. Соответственно, «выход» радиатора соединяется сперва с водоблоком материнской платы, из него выход на процессор, затем в видеокарту и уже потом обратно на вход в радиатор, остужаться. Так как вода одна на всех, то температура всех компонентов в результате будет примерно одинаковой – именно из этих соображений делают многоконтурные системы и именно по этой причине не имеет смысла подключать к одному контуру еще и всякие там жесткие диски, оперативку и т.д.

Роль шланга досталась красному Feser Tube
(ПВХ, рабочая температура от -30 до +70°C, давление на разрыв 10МПа), для нарезки которого использовался специальный хищный инструмент.

Ровно отрезать шланг – может быть и не так сложно, но очень важно! Почти на все шланги были надеты специальные пружины против изгибов и изломов шланга (минимальный радиус петли шланга становится равным ~3.5см).

На каждый шланг (с обеих сторон) в области фитинга нужно установить по «хомуту» – мы использовали красивые Koolance Hose Clamp
. Устанавливаются они с помощью обычных плоскогубцев (с грубой мужской силой), поэтому нужно действовать аккуратно, чтобы случайно не задеть чего-нибудь.

Пришло время поработать над соединением «внутреннего мира» с «внешним». Для того, чтобы иметь возможность снять радиатор-резервуар-помпу (например, для открытия корпуса или для транспортировки), мы поставили на трубки так называемые «быстросъемы» (быстросъемные клапаны), принцип действия которых до безобразия прост.

Когда мы поворачиваем соединение (как у BNC-коннекторов), отверстие в трубке закрывается-открывается, благодаря чему разобрать «водянку» можно меньше чем за минуту, без всяких луж и прочих последствий. Еще парочка дорогих, но прекрасно выглядящих железяк:

Расходы

5110 — Водоблок EK FB RE3 Nickel на материнскую плату
3660 — Водоблок EK-FC480 GTX Nickel+Plexi на видеокарту
1065 — Бэкплэйт EK-FC480 GTX Backplate Nickel на видеокарту
2999 — Водоблок Enzotech Stealth на процессор
9430 — Помпа/радиатор/резервуар Swiftech MCR320-DRIVE
2610 — Два быстросъемных клапана Release Coupling
4000 — Переходник Koolance Radiator Mounting Bracket
1325 — Три кулера Scythe Gentle Typhoon (120мм) для радиатора
290 — Четыре фитинга EK-10mm High Flow Fitting
430 — Термопаста Arctic-Cooling-MX-3
400 — Девять зажимов для шлангов Koolance Hose Clamp
365 — Жидкость Nanoxia HyperZero
355 — Шланг Feser Tube

Столь высокая цена в данном случае вызвана тем, что использовались fullcover-водоблоки для ОЧЕНЬ горячих железок, все тепло от которых нужно рассеивать соответствующим радиатором. Для более простых систем подобные решения просто не понадобятся, так же можно обойтись и без декоративных накладок и всяких быстросъемных клапанов – в таких случаях можно запросто уложиться и в половину стоимости. Цена среднестатистической «водянки» составляет 12-15 тысяч рублей, что в 4-5 раз превышает стоимость действительно хорошего процессорного кулера.

Включение и работа

После того, как все компоненты системы были соединены, подошло время к «leak-тесту» (тест на протечку) – в радиатор была залита охлаждающая жидкость (дважды дистиллированная вода Nanoxia HyperZero красного цвета, с антикоррозийными и антибиологическими присадками) – в контур вошло порядка 500 мл.

Парень в хабрамайке заправляет радиатор)

Т.к. нельзя исключать вероятность того, что к компонентам компьютера что-то было подсоединено не так, было решено отдельно проверить работу самой системы водяного охлаждения. Для этого все провода (от кулеров и от помпы) были подсоединены, а в 24-пиновый разъем блока питания вставлена скрепка – для «холостого хода». На всякий случай внизу мы положили салфеток, чтобы малейшую течь было легче обнаружить.

Нажатие кнопки и… все как задумывалось) Честно сказать, до этого мне приходилось видеть водянки (помимо интернетов) только на различных выставках и конкурсах, где было очень шумно; поэтому я подсознательно готовился к «журчанию ручья», но уровень шума приятно удивил – по большей части было слышно только работу помпы. Первоначально присутствовали «шипящие» звуки – из-за пузырьков воздуха, находящихся внутри контура (их было видно в некоторых местах шлангов). Для решения этой проблемы была открыта пробка резервуара-радиатора – от циркуляции потока воздух постепенно вышел и система стала работать еще тише. После долива жидкости пробка была закрыта и компьютер поработал еще минут 10. Шума от кулера блока питания и от трех на радиаторе не было слышно вообще, хотя их воздушные потоки давали о себе знать.

Убедившись в том, что система полностью работоспособна, мы решили окончательно собрать тестовый стенд. Подключение проводов заняло не больше минуты – гораздо дольше искали монитор и провод для его подключения, т.к. все работали на ноутбуках;) Фраза «Reboot and select proper boot device or insert boot media in selected boot device and press a key» стала бальзамом на душу – мы вставили один из «рабочих» SSD-дисков (с Windows 7 на борту) — хорошо, что новый комп принял такой вариант. Для полного счастья только обновили драйвера для чипсета и установили драйвера для видеокарты.

Запускаем диагностического монстра Everest
, где на одной из вкладок находим показания датчиков температуры: 30°C были справедливы для всех компонентов системы – CPU, GPU и материнской платы – что ж, очень приятные цифры. Равенство цифр вызвало предположение о том, что охлаждение в режиме простоя ограничено комнатной температурой, ведь ниже нее температуры в обычной водянке быть не может. В любом случае гораздо интересней посмотреть, какая ситуация будет при нагрузке.

15 минут «офисной работы» и температура видеокарты поднялась до 35°C.

Начинаем с проверки CPU, для чего используем программу OCCT 3.1.0
– спустя достаточно продолжительное время в режиме 100% нагрузки, максимальная температура процессора составила 38°C, а температура ядер 49-55°C соответственно. Температура материнской платы составляла 31°C, северного моста — 38°C, южного — 39°C. Кстати, это очень примечательно, что у всех четырех ядер процессора была практически равная температура – судя по всему, это заслуга именно водяного блока, который отводит тепло равномерно со всей поверхности крышки процессора. 50+ градусов для 4-ядерного Intel Core i7-930
с TDP в 130Вт – на такой результат едва способен хоть один стоковый воздушный кулер. А если и способен, то шум от его работы при этом вряд ли кому-то понравится (интернет гласит о температуре данного процессора в 65-70 градусов с кулером Cooler Master V10 – тот, что с элементом Пельтье).

Видеокарту по привычке прогревали программой FurMark 1.8.2
(в простонародье «бублик») – вряд ли на скорую руку можно было придумать что-то более ресурсоемкое и информативное.

Помимо «Эвереста» так же была установлена программа EVGA Precision 2.0
. На максимально доступном разрешении (с максимальным сглаживаниями) был запущен стресс-тест с ведением лога температуры – уже минуты через 3 температура видеокарты устоялась на отметке в 52 градуса! 52 градуса в нагрузке для топовой (на данный момент) видеокарты NVIDIA GTX 480 на архитектуре Fermi – это не просто здорово, это замечательно!)

Для сравнения, температура видеокарты в нагрузке со штатным кулером может доходить до 100 градусов, а с хорошим нереференсным – до 70-80.

В общем, температурный режим в полном порядке – в нагрузке кулеры выдувают из радиатора практически холодный воздух, а сам радиатор еле теплый. Не буду говорить в этой статье про разгонный потенциал, скажу лишь, что он есть. Но гораздо приятней совсем другое — система работает практически бесшумно!

The end

Можно долго рассуждать о получившемся результате, но он мне понравился, как и всем тем, кто его уже успел посмотреть. Как ни крути, а в корпусе Thermaltake Level 10 мне удалось собрать более чем производительный конфиг, который еще долгое время будет актуальным. Более того, почти без проблем «встала» полноценная система водяного охлаждения, которая помимо хорошего охлаждения начинки дает +5 к внешнему виду. Говоря о температурном режиме, можно смело говорить и о солидном потенциале для разгона – сейчас даже в нагрузке система охлаждения работает далеко не на пределе возможностей.

Я забыл написать про еще один важный плюс – интересность. Пожалуй, это самое интересное, что мне приходилось делать с железками – ни одна сборка компьютера не приносила столько удовольствия! Одно дело, когда ты собираешь обычные «бездушные» компики, совсем другое дело – когда понимаешь всю ответственность и подходишь к делу со всей душой. Такая работа занимает далеко не 5 минут – все это время ты ощущаешь себя ребенком, играющим во взрослый конструктор. А еще инженером-технологом-конструктором-сантехником-дизайнером, да просто гиком… в общем, интересность сильно повышенная!

Успехов и морозной свежести!

Теги:
Добавить метки

Доброго времени суток. Сегодня обсудим что лучше водяное или воздушное охлаждение процессора. Дилемма на этот счет идет уже не первый год, а в последние пару лет лишь усилилась, поскольку на рынок выходят все более мощные и производительные камни, которые под максимальными частотами уже не так и просто охладить штатными средствами.

Сравнение будет носить исключительно показательный характер, ведь я не хочу опорочить ни жидкостное, ни воздушное охлаждение. Разберем, чем отличается система, что тише, в чем разница между башнями и помпами и какое преимущество дает та или иная «нашлепка» на процессор.

Плюсы и минусы воздуха

Начать стоит с того
, что охлаждение с использованием связки радиатор+вентилятор является на сегодняшний день самым распространенным вариантом. Достаточно вспомнить боксовые версии процессоров, где уже из коробки можно достать небольшого карлсона и прилепить его на камень для мало-мальски качественного охлаждения.

Другое дело, что подобные турбины рассчитаны лишь на работу при штатных частотах, но любителей разогнать железки на самом деле чертовски мало, а потому комплектные кулера пользуются большим спросом.

Второе преимущество воздуха
– цена. Если капнуть в сегмент супер-кулеров вроде Noctua NH-D15 или Skythe Ninja 5, то можно напороться на башню стоимостью с хорошую водянку, но в подавляющем большинстве случаев кулеры за 5-10$ уже могут исправно охлаждать не самые горячие чипы, да и сама технология элементарна до безобразия. У вас может в самом худшем случае повредиться лопасть вентилятора или подшипник, что «лечится» покупкой аналога за 2-3$ и все повторяется заново.
Последний плюс
– простота монтажа. Боксовые вертушки, изначально рассчитанные на определенный сокет, ставятся за 2-3 минуты, причем даже не надо заморачиваться насчет термопасты – она уже нанесена на поверхность радиатора.

Но есть и минусы, куда ж без них.

Во-первых
, эффективность воздуха с каждым годом падает, поскольку железо регулярно растет в мощности, а видеокарты потребляют все больше электричества. В результате воздуха в корпусе не хватает, СО маслает на полных оборотах, но гоняет по коробке горячие воздушные массы.

Проблема охлаждения в целом

Как бы не справлялся воздушный кулер с охлаждением процессора, но куда он девает тепло? Ответ ясен – выкачивает (вытягивает) его вовнутрь системного блока. Туда же сбрасывают свое тепло и кулер видиокарты, порядком греющиеся приводы жестких и оптических приводов, радиаторы чипсета и т.д. Но все эти устройства охлаждаются тем же воздухом из системного блока, который они сами и нагревают. Круг тепловой конвекции замыкается. Температура внутри корпуса компьютера стала так же актуальна, как и нагрев внутренних устройств. Результат – интенсивная принудительная вентиляция всего системного блока. Если раньше корпуса комплектовались одним посадочным местом под фронтальный вентилятор, причем производители не особо заботились о вентиляционных отверстиях напротив него, то теперь внутри стандартных корпусов предусмотрено 2-3 места под вентиляторы. Кроме того, в продаже появилась масса всевозможных «бловеров», блоков вентиляторов под слотовые и 5,25” отсеки.
Рекомендация, ставшая уже аксиомой: берите корпус большого объема, потому что в нем лучше циркуляция воздуха. Вот куда тратится пространство корпуса – на циркуляцию воздуха. Притом, что какой-либо специальной организации путей для воздуховодов в обычных корпусах нет вообще, и эффект от вентиляции зависит от комплектации конкретного компьютера, от загромождения его внутреннего пространства шлейфами и платами расширения. Процессор и другие устройства охлаждаются воздухом изнутри корпуса. Эффективность воздушного охлаждения напрямую зависит от температуры воздуха внутри системного блока. Требуется продуманная вентиляция внутреннего пространства корпуса. Но вот заставить течь потоки воздуха в нужном направлении весьма сложно, путь ему преграждают всевозможные устройства, шлейфы, внутренние закоулки. Воздух по большому счету не циркулирует по заданному пути, а перемешивается внутри корпуса.
Если корпуса с воздушным охлаждением спроектированы специально, с компактным расположением элементом и четкой организацией воздуховодов, что характерно для серверов, то и здесь очень остро стоит проблема организации и сечения воздуховодов. Вентиляторы внутренних устройств нагнетают воздух на свои радиаторы под определенным давлением. Эффективное сечение воздуховода должно быть сравнимо с площадью вентилятора. Приходится предусматривать широкие воздушные внутренние магистрали. Эти магистрали должны обеспечивать достаточную пропускную способность для отвода тепла и доступа к холодному воздуху.
В случае охлаждения системы жидкостью ситуация коренным образом меняется. Охлаждающая жидкость циркулирует в изолированном пространстве – по гибким трубкам малого диаметра. В отличие от воздушных магистралей, трубкам для жидкости можно задать практически любую конфигурацию и направление. Занимаемый ими объем гораздо меньше, чем воздушные каналы при такой же или гораздо большей эффективности.

Достоинства жидкостного охлаждения

Принципиальная разница между воздушным и жидкостным охлаждением в том, что вместо воздуха через радиатор CPU или другого охлаждаемого устройства прокачивается жидкость. Вода или другие подходящие для охлаждения жидкости отличаются хорошей теплопроводностью и большой теплоемкостью. Циркулирующая жидкость обеспечивает гораздо лучший теплоотвод, чем поток воздуха. Это дает не только более низкую температуру охлаждаемых элементов, но и сглаживает резкие перепады температуры работающих в переменных режимах устройств.
Типичный жидкостный радиатор для процессора гораздо меньше любого применяемого на сегодняшний день кулера. Радиатор небольшого теплообменника может быть сравним с размерами крупного процессорного кулера, но в отличие от последнего размещается теплообменник более свободно, в менее критичном месте системного блока или же может быть вынесен наружу. Трубки не занимают много места внутри корпуса, и им не мешают все те неровности и выступающие элементы, которые критичны для потока воздуха.
Спроектированная определенным образом система жидкостного охлаждения не только превосходит по эффективности воздушный кулер, но и отличается более компактными размерами. Наверное, именно поэтому первыми стали применять жидкостное охлаждение на серийных устройствах производители ноутбуков.
В случае охлаждения жидкостью централизованную систему организовать просто. Главный блок жидкостного охладителя может находиться снаружи системного блока, соединяясь с ним только двумя гибкими трубками, через которые поступает жидкий хладагент для всех снабженных жидкостными радиаторами устройств.
Комплексное жидкостное охлаждение может одновременно решить проблему охлаждения как горячих устройств – CPU, HDD, чипы видеокарты и МВ, так и улучшить температурный режим внутри системного блока в целом. Если при охлаждении внутренних устройств обычными кулерами отводимый горячий воздух попадал внутрь системного блока, грозя перегревом другим компонентам, то при жидкостном охлаждении ситуация принципиально иная. Отводимое тепло транспортируется вместе с жидкостью по трубам в радиатор теплообменника, откуда может выдуваться наружу, минуя внутреннее пространство компьютера. Тем самым обеспечивается лучший тепловой режим внутри системного блока, и уже не потребуется столь мощная общая вентиляция его пространства. С охлаждением радиатора теплообменника вполне может справляться один тихий низкооборотный вентилятор большого диаметра. К тому же этот вентилятор будет охлаждать не только жидкость радиатора, но и пространство системного блока, забирая оттуда воздух.

Жидкость, воплощенная в «железе»

На рынке систем жидкостного охлаждения началось заметное оживление. Причины этого понятны. Качество и продуманность жидкостных конструкций охлаждения повышается, а стоимость наоборот – падает. Сейчас уже можно приобрести полностью укомплектованный набор для монтажа в корпусе эффективной жидкостной системы менее чем за $100. Это не так уж и много, учитывая, что приличные медные кулеры сейчас стоят по 20-40 долларов. Что тут скажешь, если уже даже такой гранд «кулерной» индустрии как Thermaltake предоставил собственный комплект жидкостного охлаждения для CPU, то, по-видимому, овчинка действительно выделки да стоит…

По своим конструктивным особенностям системы жидкостного охлаждения имеет смысл разделить на два типа:

1. Системы, где охлаждающая жидкость приводится в движение помпой в виде отдельного механического узла.
2. Беспомповые системы жидкостного охлаждения, использующие специальные хладагенты, которые в процессе переноса тепла проходят через жидкую и газообразную фазы.

Жидкостная система с помпой

Функциональная схема такой охлаждающей установки изображена на рис.1
. Принцип ее действия эффективен и прост, и, в общем-то, ничем не отличается от систем охлаждения применяемых в автомобилях. Жидкость (в большинстве случае это дистиллированная вода) прокачивается через радиаторы охлаждаемых устройств с помощью специального насоса. Все компоненты конструкции соединены между собой гибкими трубками диаметром 6-12 мм. Проходя через радиатор процессора и, в ряде случаев, других устройств, жидкость забирает их тепло, после чего попадает по трубкам в радиатор теплообменника с наружным воздухом, где охлаждается сама. Система замкнута, и жидкость в ней циркулирует постоянно.

То же соединение, но, так сказать, в «железе» можно увидеть на рис.2
на примере продукции фирмы CoolingFlow. Здесь хорошо видны все элементы жидкостной конструкции. В данном случае система предназначена для охлаждения только процессора. Компактный радиатор теплообменника с одним вентилятором по идее устанавливается в фронтальной части корпуса не требующего специальной конструкции. Помпа совмещена с буферным резервуаром для жидкости. Стрелками показано движение холодной и горячей жидкости.

Рис.2
Наглядная схема на примере CoolingFlow Space2000.

Расположение жидкостной системы охлаждения внутри корпуса лучше проиллюстрировано на рис.3
. Здесь используется радиатор теплообменника увеличенного объема с двумя вентиляторами, поэтому крепится он с тыльной стороны специально адаптированного корпуса. Такая охлаждающая система имеет хороший запас по мощности и кроме процессора, в случае необходимости, может параллельно охлаждать и другие компоненты компьютера. Хотя на сегодняшний день все же большее распространение получили системы жидкостного охлаждения с фронтальным креплением теплообменника с одними вентилятором.

Рис.3
Расположение жидкостного охлаждения от SwiftTech в корпусе.

Но все же монтаж всей жидкостной системы охлаждения внутри корпуса имеет ряд недостатков. Во-первых, типичные корпуса изначально не проектировались под установку таких конструкций, и здесь могут возникнуть проблемы с расположением, особенно наиболее мощных из них. Для установки особо эффективного жидкостного охлаждения потребуется либо специальный корпус, либо специальный внешний блок жидкостного охлаждения. Именно такой изображен на рис.4
. Этот блок включает в себя помпу, радиатор теплообменника, три вентилятора, систему электронного управления и цифровой индикатор температуры. Эта конструкция полностью самодостаточна. Вовнутрь корпуса компьютера ставится только жидкостный радиатор, соединенный с блоком гибкими трубками, и датчик температуры. Сам блок удобно располагается сверху на корпусе компьютера.

Рис.4
Внешний блок для жидкостного охлаждения Koolance EXOS.

Наиболее значимым компонентом любой системы охлаждения в компьютере является радиатор процессора. В случае жидкостного охлаждения этот элемент приобретает удобный и компактный вид. Совсем непривычно смотрятся маленькие жидкостные радиаторы CPU по сравнению с габаритами типичных воздушных кулеров, тем более, что первые превосходят по эффективности последних. Оценить вид жидкостных радиаторов для CPU, а также их расположение на двухпроцессорной системе можно по рис.5; 6
.

Как и в случае любого радиатора, эффективность жидкостного радиатора определяется площадью контакта его поверхности с охлаждающим веществом, для чего внутри делаются ребра, иголки или увеличивающие площадь контакта воронки (рис.7
). Если жидкость направленно циркулирует по концентрическим ребрам, то тем самым максимально повышается его теплоотдача. Случай с воронками на обычной медной пластине, делающихся простым сверлом, наверняка, заинтересует тех, кто не прочь изготовить такую штуку самостоятельно в домашних условиях.

Рис.7
Внутреннее устройство жидкостных радиаторов.

Для графических чипов видеокарт тоже применяется жидкостное охлаждение, включенное параллельно с процессором. Радиаторы здесь поменьше. Смотрятся они на видеоплатах гораздо элегантнее (рис.8
), чем мощные монстроподобные воздушные кулеры.

Рис.8
Жидкостный радиатор видеокарты.

Устройством, от которого в наибольшей мере зависит надежность жидкостной системы охлаждения, является помпа (рис.9
). Если жидкость перестанет циркулировать, то эффективность охлаждения катастрофически упадет. Применяются помпы двух типов: погружаемые в резервуар с охлаждающей жидкостью и наружные, с собственным герметичным корпусом. Конструкция погружаемых насосов очень проста, – по сути, это вращающаяся в жидкости крыльчатка, заключенная в кожух. Ее центробежная сила создает необходимый напор жидкости. Резервуар для жидкости обычно делают из пластмассы. Такие помпы довольно дешевы и поэтому преобладают. Отдельная внешняя помпа гораздо дороже, ведь для нее уже требуется качественный герметичный несущий корпус, проходящий специальную машинную обработку. Зато надежность и производительность решения в последнем случае может быть гораздо выше.

Рис.9
Внутренняя и внешняя помпы.

Для охлаждения жидкости используются специальные радиаторы-теплообменники (рис.10
). Это почти что копия в миниатюре автомобильного радиатора – принцип тот же. К радиатору крепится от одного до трех вентиляторов диаметром 80-120 мм. Вода, протекающая по изогнутой медной трубке, охлаждается нагнетаемым воздухом. Шум от такой конструкции обычно меньше, чем от мощного воздушного кулера, так как здесь используются низкооборотные вентиляторы увеличенного диаметра.

Рис.10
Радиатор теплообменника.

Не менее эффективно жидкостное охлаждение и в случае винчестера. Некоторые производители разработали для HDD специальные очень тонкие водяные радиаторы (рис.11
). Радиатор крепится к верхней плоскости накопителя. Обеспечивается хороший теплоотвод, посредством большой площади контакта плоскости радиатора к металлическому корпусу HDD, что, в общем-то, недостижимо при воздушном обдуве.

Рис.11
Плоский радиатор для HDD (Koolance).

Итак, к достоинствам жидкостного охлаждения данного типа следует отнести: повышенную эффективность, возможность параллельного охлаждения нескольких устройств, рациональное транспортирование тепла из корпуса системного блока, небольшие размеры радиаторов чипов. Сюда же стоит добавить невысокий уровень шума, создаваемый многими системами водяного охлаждения, по крайней мере, он ниже, чем шум от мощного воздушного кулера с меньшей охлаждающей эффективностью.
К недостаткам, прежде всего, нужно причислить неадаптированность стандартных корпусов к новым системам охлаждения. Нет, ничего сложного в принципе здесь нет, но скорее всего понадобится просверлить несколько дополнительных отверстий для крепления теплообменника, да позаботиться о достаточной площади вентиляционных отверстий в корпусе. Возможно, понадобится подбор специального корпуса. На сегодняшний день производителями корпусов хоть и предусматривается крепление фронтальных вентиляторов, но во многих случаях вентиляционные щели напротив них явно недостаточны для эффективного теплообмена, носят скорее декоративный характер.
Другой недостаток – использование в качестве охладителя воды. Вода – токопроводящая жидкость с довольно низкой температурой кипения, поэтому заметно испаряется даже при комнатной температуре. Вода внутри системного блока явление нежелательное, даже если она находится в закрытом сосуде. В принципе ничто не мешает заменить воду более подходящей жидкостью, например, трансформаторным маслом, которое используется для охлаждения мощного электрооборудования. Масло не проводит ток, являясь, наоборот, хорошим изолятором. Его теплопроводность лучше, чем у воды, а точка кипения выше, поэтому оно почти не испаряется. Под масло придется использовать лишь помпы несколько иного типа, учитывая его более высокую вязкость. Думаю, за маслом дело не станет в перспективе. Сейчас же, похоже, производители заботятся о максимальной простоте в эксплуатации нового продукта даже для неподготовленного пользователя. Вода, как известно, распространенный и привычный всем продукт.

Беспомповое жидкостное охлаждение

Существуют системы жидкостного охлаждения, в конструкции которых такой элемент как помпа отсутствует. Но, тем не менее, жидкий хладагент циркулирует внутри такой системы. Используется принцип испарителя, создающего направленное давление для движения охлаждающего вещества. Здесь применяются специальные хладагенты – это жидкость с низкой точкой кипения. С физикой происходящего лучше всего разобраться глядя на схему (рис.12
). Сначала, в холодном состоянии радиатор и магистрали заполнены жидкостью. Но когда радиатор процессора нагревается выше какой-то температуры, жидкость в нем превращается в пар. Здесь нужно добавить, что сам процесс превращения в пар поглощает дополнительную энергию в виде тепла, а значит, повышает эффективность охлаждения. Горячий пар создает давление и старается покинуть пространство радиатора процессора. Через специальный односторонний клапан пар может выйти только в одну сторону – двигаться в радиатор теплообменника-конденсатора. Попадая в радиатор теплообменника, пар вытесняет оттуда холодную жидкость в радиатор процессора, а сам остывает и превращается вновь в жидкость. Таким образом, охлаждающее вещество в чередующихся фазах жидкость-пар постоянно циркулирует по замкнутой системе трубопровода, пока радиатор горячий. Энергией для движения здесь является само тепло, выделяемое охлаждаемым элементом.

Рис.12
Схема жидкостного охлаждения по принципу испарителя.

Реализация в железе выглядит довольно компактно. На (рис.13
) показана система для охлаждения центрального или графического процессора, в конструкции которой отсутствует помпа. Основными элементами здесь являются радиаторы процессора и теплообменника-конденсатора.

Рис.13
Жидкостный «испаритель» CoolingFlow для CPU.

Другой вариант испарительной жидкостной системы охлаждения для видеокарты еще более интересен (рис.14
). Здесь применяется очень компактная конструкция, использующая тот же принцип. В радиаторе графического чипа встроен жидкостный испаритель. Теплообменник находится тут же, рядом – возле боковой стенки видеокарты. Вся эта конструкция выполнена из медного сплава. Для охлаждения теплообменника применяется высокооборотистый (7200 об./мин.) вентилятор центробежного типа. Воздух, прошедший через теплообменник, конденсирует пар и выбрасывается наружу корпуса через специальное сопло. Охлаждающее вещество в фазах жидкость-газ постоянно циркулирует по замкнутому кругу.

Рис.14
Система охлаждения на видеокарте Abit Siluro OTES GeForce4 Ti4200.

Известны и еще более простые системы беспомпового жидкостного охлаждения. В них применяется принцип, так называемых, тепловых трубок. То есть, замкнутой системы для циркуляции жидкости нет вообще. Радиатор процессора соединен с радиатором теплообменника посредством нескольких медных трубок. Конструкция получается компактной. Жидкость, испаряясь, попадает по трубке в радиатор теплообменника, где конденсируется и стекает обратно в радиатор процессора самотеком. Радиатор теплообменника интенсивно обдувается воздухом. Такую систему нельзя считать полноценным жидкостным охлаждением, это скорее вариант воздушно-жидкостного охладителя.
Беспомповые системы жидкостного охлаждения отличаются завидной компактностью. Такая конструкция может быть гораздо меньше обычного воздушного кулера, при более высокой ее эффективности. Неудивительно, что производители ноутбуков одними из первых приняли на вооружение жидкостное охлаждение, как компактное и эффективное решение (рис.15
).

Рис.15
Жидкостное охлаждение на ноутбуке ESC DeskNote i-Buddie 4.

Системы жидкостного охлаждения, в которых используется принцип испарителя, без применения механического нагнетателя имеют как преимущества, так и недостатки перед традиционными схемами жидкостного охлаждения с применением помпы. Отсутствие механического насоса делает конструкцию более компактной, простой и дешевой. Здесь сведено до минимума количество движущихся механических частей, остается лишь вентилятор конденсатора. Это даст невысокий уровень шума в случае применения тихого вентилятора. Вероятность механических поломок сведена до минимума. С другой стороны, мощность и эффективность таких систем гораздо ниже, чем систем использующих жидкость нагнетаемую насосом. Другая проблема – потребность хорошей герметичности конструкции. Так как здесь используется газовая фаза вещества, то даже при малейшей утечке, со временем система потеряет давление и станет неработоспособной. Причем диагностировать и исправить последнее будет очень сложно.

Перспектива жидкости в компьютере

Если еще пару лет назад в понимании среднестатистического пользователя сочетание воды и компьютера воспринималось как что-то совершенно экзотическое и несовместимое по своей природе в принципе, то сегодня ситуация коренным образом меняется. На жидкостное охлаждение обратили внимание, прежде всего, производители комплектующих и компьютеров. И пользователи получают в руки конструктивно завершенные и вполне привычно выглядящие продукты, будь то ноутбуки или видеокарты, во внутренностях которых плещется жидкость. Все растущее тепловыделение современных процессоров подталкивает разработчиков к мысли, что вскоре одного воздуха будет недостаточно для обуздания температуры нагрева их кристаллов, особенно для любителей поэкспериментировать с разгоном. А какая приличная материнская плата на сегодняшний день не содержит этих самых средств для разгона, обогащающихся от модели к модели? Это всего лишь рынок – завлечь покупателя любой ценой. И если в конструкцию массового продукта заложены возможности оверклокинга, и кому-то эта игра нравится, и, скажем так – многим, то как же поддержать азарт потенциальных покупателей без эффективного и, как видится, уже нестандартного охлаждения? Теперь бренды уже демонстрируют на своих заряженных моделях системы водяного охлаждения, выставляя это действо с особым шиком.
На рынке наступает оживление. Всевозможных наборов для монтажа жидкостного охлаждения в обычном компьютере становится больше. Определились конструктивные подходы, цены уже не выглядят столь пугающими. И все же этот продукт направлен пока что на энтузиастов. Для его установки потребуются некоторые слесарные навыки, что-то сравни ремонту велосипеда в домашних условиях. А главное – желание. Сказывается и инертность производителей корпусов для ПК, основная часть которых имеет довольно таки посредственные возможности для установки дополнительного оборудования, в первую очередь фронтальных и тыловых вентиляторов большого диаметра, требующихся для жидкостных радиаторов. Но все это довольно просто решается, и все желающие могут собрать и испытать систему жидкостного охлаждения на практике. Такой опыт может оказаться как раз кстати. Кто знает, что нас ждет впереди – в гонке частот процессоров? Не окажутся ли кристаллы будущих CPU столь горячими, что жидкость станет вполне разумной альтернативой для охлаждения, как-то в свое время случилось с двигателями внутреннего сгорания автомобилей? Поживем – увидим…

То мы решили написать специальную статью, посвященную системам водяного охлаждения компьютеров
. Мы постараемся рассказать обо всех аспектах водяного охлаждения для компьютеров
, в частности мы расскажем о том, что такое система водяного охлаждения, из чего она состоит и как работает
. Также мы затронем такие популярные вопросы, как сборка системы водяного охлаждения, обслуживание системы водяного охлаждения и многие смежные темы.

Что такое система водяного охлаждения

Система водяного охлаждения
— это система охлаждения
, которая для переноса тепла использует воду в качестве теплоносителя. В отличии от систем воздушного охлаждения, которые передают тепло напрямую воздуху, система водяного охлаждения сначала передает тепло воде
.

Принцип работы системы водяного охлаждения

В системе водяного охлаждения компьютера тепло
, вырабатываемое процессором, передается воде через специальный теплообменник
, называемый ватерблоком
. Нагретая таким образом вода, в свою очередь, переноситься в следующий теплообменник
— радиатор
, в котором тепло из воды передается воздуху и выходит за пределы компьютера. Движение воды в системе осуществляется с помощь специального насоса
, который, чаще всего, называют помпой
.

Превосходство систем водяного охлаждения
над воздушными объясняется тем, что вода имеет более высокие, чем у воздуха, теплоемкость
(4,183 кДж·кг -1 ·K -1 у воды против 1,005 кДж·кг -1 ·K -1 у воздуха) и теплопроводность
(0,6 Вт/(м·K)
у воды против 0,024-0,031Вт/(м·K) у воздуха). СВО

обеспечивает более быстрый и эффективный отвод тепла
от охлаждаемых элементов и, соответственно, более низкие температуры на них.

Эффективность и надежность систем водяного охлаждения
доказана временем и применением в большом количестве различных механизмов и устройств, нуждающихся в мощном и надежном охлаждении, например двигателях внутреннего сгорания, мощных лазерах, радиолампах, заводских станках и даже АЭС .

Зачем компьютеру водяное охлаждение

Благодаря своей высокой эффективности, используя систему водяного охлаждения
можно добиться как более продуктивного охлаждения, которое положительно скажется на разгоне, периоде жизни и стабильности системы, так и более низкого уровня шума от компьютера. При желании также можно собрать систему водяного охлаждения
, которая позволит работать разогнанному
компьютеру при минимуме шума
. По этой причине системы водяного охлаждения в первую очередь актуальны для пользователей особо мощных компьютеров, любителей мощного разгона, а также людей, которые хотят сделать свой компьютер тише
, но в тоже время не хотят идти на компромиссы с его мощностью.

Довольно-таки часто можно увидеть геймеров с трех и четырех чиповыми видео подсистемами (3-Way SLI, Quad SLI, CrossFire X)
, которые жалуются на высокие температуры работы (более 90 градусов
) и постоянный перегрев видеокарт, которые при этом создают очень высокий уровень шума
своими системами охлаждения
. Иной раз кажется, что системы охлаждения современных видеокарт проектируются без учета возможности их использования в мультичиповых конфигурациях, что приводит к плачевным последствиям, когда видеокарты устанавливаются вплотную одна к другой — холодный воздух для нормального охлаждения им просто неоткуда черпать. Не спасают и альтернативные системы воздушного охлаждения
, ведь всего несколько доступных на рынке моделей обеспечивают совместимость с мультичиповыми конфигурациями. В такой ситуации именно водяное охлаждение
способно решить проблему — радикально понизить температуры, улучшить стабильность и повысить надежность функционирования мощного компьютера.

Компоненты системы водяного охлаждения

Компьютерные системы водяного охлаждения состоят из определенного набора компонентов, которые можно условно разделить на обязательные и необязательные, которые устанавливаются в СВО по своему желанию.

К обязательным компонентам системы водяного охлаждения компьютера относятся:

• ватерблок (минимум один в системе, но можно и больше)

• радиатор

• помпа

• шланги

• фитинги

• вода


Хотя данный список и не является исчерпывающим, к необязательным можно отнести такие компоненты как:

• резервуар
• термодатчики
• контролеры помпы и вентиляторов
• сливные краны
• индикаторы и измерители (потока, давления, расхода, температуры)
• второстепенные ватерблоки (для силовых транзисторов, модулей памяти, жестких дисков и т.д.)
• присадки к воде и готовые водные смеси
• бэкплейты
• фильтры

Для начала мы рассмотрим обязательные компоненты, без которых СВО
попросту не может работать.

Ватерблок
(от англ. waterblock) — это специальный теплообменник
, с помощь которого тепло от греющегося элемента (процессора, видео чипа или иного элемента) передается воде
. Обычно, конструкция ватерблока
состоит из медного основания
, а также металлической или пластиковой крышки и набора креплений, которые позволяют закрепить ватерблок на охлаждаемом элементе. Ватерблоки существуют для всех тепловыделяющих элементов компьютера, даже для тех, которым они не очень-то и нужны .

К основным типам ватерблоков
можно смело отнести процессорные
ватерблоки, ватерблоки для видеокарт
, а также ватерблоки на системный чип (северный мост
). В свою очередь, ватерблоки для видеокарт также бывают двух типов:

• Ватерблоки, закрывающие только графический чип — так называемые «gpu only»
  ватерблоки
• Ватерблоки, закрывающие все нагревающиеся элементы видеокарты (графический чип, видеопамять, регуляторы напряжения и т.д.) — так называемые фулкавер
  (от англ. fullcover) ватерблоки


Хотя первые ватерблоки обычно делались из довольно-таки толстой меди (1 – 1.5 см), в соответствии с современными тенденциями в ватерблокостроении, для более эффективной работы ватерблоков их основания стараются делать тонкими. Также, для увеличения поверхности теплопередачи
, в современных ватерблоках обычно применяют микроканальную или микроигольчатую структуру.
В тех же случаях, когда производительность не столь критична и не ведется борьба за каждый отыгранный градус, например на системном чипе, ватерблоки делают без изощренной внутренней структуры, иногда с простыми каналами или вообще плоским дном.

Радиатор
. Радиатором в системах водяного охлаждения называют водно-воздушный теплообменник,
который передает воздуху тепло воды, набранное в ватерблоке. Радиаторы систем водяного охлаждения подразделяются на два подтипа
:

• Пассивные, т.е. безвентиляторные

• Активные, т.е. продуваемые вентиляторами


Безвентиляторные (пассивные) радиаторы для систем водяного охлаждения
встречаются сравнительно редко (например, радиатор в СВО Zalman Reserator) из-за того, что, помимо очевидных плюсов (отсутствие шума от вентиляторов), данный тип радиаторов отличается более низкой эффективностью (по сравнению с активными радиаторами
), что характерно для всех пассивных систем охлаждения. Помимо низкой производительности, радиаторы данного типа, обычно, занимают много места и редко помещаются даже в модифицированные корпуса.

Продуваемые вентиляторами
(активные) радиаторы являются более распространенными в компьютерных системах водяного охлаждения так как обладают намного более высокой эффективностью
. При этом, в случае использования тихих или бесшумных вентиляторов, можно добиться, соответственно, тихой или бесшумной работы
системы охлаждения — основного преимущества пассивных радиаторов. Радиаторы данного типа бывают самого разного размера, но размер большинства популярных моделей радиаторов
идет кратным к размеру 120 мм или 140мм вентилятора, то есть радиатор на три 120 мм вентилятора будет обладать размером примерно в 360 мм в длинну и 120 мм в ширину — для простоты, радиаторы такого размера, обычно, называют тройными или 360 миллиметровыми.

Не смотря на то, что редко в каких компьютерных корпусах есть места для установки радиаторов водяного охлаждения большего чем 120 мм размера, для настоящего моддера установить радиатор не составит труда.

Помпа
— это электрический насос, ответственный за циркуляцию воды в контуре системы водяного охлаждения
компьютера, без которого СВО
бы попросту не работала. Помпы применяемые в системах водяного охлаждения
бывают как работающие от 220 вольт, так и от 12 вольт. Ранее, когда в продаже редко можно было встретить специализированные компоненты для СВО, энтузиасты, в основном, использовали аквариумные помпы,
которые работали от 220 вольт, что создавало определенные трудности так как помпу необходимо было включать синхронно с компьютером — для этого, чаще всего, применяли реле, которое включало помпу автоматически при старте компьютера. С развитием систем водяного охлаждения стали появляться специализированные помпы
, например Laing DDC, которые обладали компактными размерами и высокой производительностью
, при этом питались от стандартных компьютерных 12 вольт.

Поскольку современные ватерблоки
обладают довольно-таки высоким коэффициентом гидросопротивления
, что является платой за высокую производительность, то с ними рекомендуется применять специализированные мощные помпы, так как с аквариумной помпой (даже мощной) современная СВО не полностью раскроет свою производительность. Особо гнаться за мощностью, применяя в одном контуре по 2 – 3 последовательно установленные помпы или используя циркуляционный насос
от системы домашнего отопления, тоже не стоит так как это не приведет к росту производительности системы в целом, ведь она, в первую очередь, ограничена максимальной теплорассеивающей способностью радиатора и эффективностью ватерблока.

Шланги
или трубки
, как бы их не называли , также являются одним из обязательных компоненто
в любой системы водяного охлаждения, ведь именно по ним вода течет от одного компонента СВО к другому. Чаще всего, в компьютерной системе водяного охлаждения применяются шланги изготовленные из ПВХ, реже из силикона. Несмотря на популярные заблуждения, размер шланга не оказывает сильного влияния на производительность СВО в целом, главное не брать слишком тонкие (внутренний диаметр, которых меньше 8 миллиметров
) шланги и все будет ОК

Фитинги
— это специальные соединительные элементы, которые позволяют подключить шланги к компонентам СВО
(ватерблокам, радиатору, помпе). Фитинг
и вкручиваться в отверстие с резьбой на компоненте СВО
, сильно вкручивать их не нужно (никаких гаечных ключей) так как уплотнение соединения чаще всего осуществляется при помощи уплотнительного кольца из резины. Современные тенденции на рынке комплектующих для СВО таковы, что подавляющее большинство компонентов поставляются без фитингов в комплекте. Делается это для того, чтобы пользователь имел возможность самостоятельно подобрать фитинги
, необходимые конкретно для его системы водяного охлаждения, ведь существуют фитинги разного типа и под разный размер шлангов. Самые популярные типом фитингов можно считать компрессионные фитинги (фитинги с накидной гайкой) и фитинги типа ёлочка (штуцеры). Фитинги
бывают как прямыми, так и угловыми (которые часто идут поворотными) и ставятся они в зависимости от того, как вы собираетесь размещать систему водяного охлаждения у себя в компьютере. Фитинги также различаются по типу резьбы, чаще всего, в компьютерных системах водяного охлаждения встречается резьба стандарта G1/4, но в редких случаях встречаются также резьбы стандартов G1/8 или G3/8.

Также является обязательным компонентом СВО
Для заправки систем водяного охлаждения лучше всего использовать дистиллированную воду
, то есть воду, очищенную от всех примесей методом дистилляции. Иногда на западных сайтах можно встретить упоминания о деионизированной воде — существенных отличий у нее от дистиллированной нет, разве что производят ее другим способом. Иногда, вместо воды применяют специально приготовленные смеси или воду с различными присадками — существенных отличий в этом нет, поэтому данные варианты мы рассмотрим в рубрике необязательных компонентов систем водяного охлаждения. В любом случае, заливать воду из под крана или минеральную/бутилированную воду для питья крайне не рекомендуется.

Теперь остановимся подробнее на необязательных компонентах для систем водяного охлаждения
.

Необязательные компоненты — это компоненты без которых система водяного охлаждения может стабильно и без проблем работать, обычно, они никак не влияют на производительность СВО, хотя в некоторых случаях могут немного ее уменьшить
. Основной смысл необязательных компонентов в том, чтобы сделать эксплуатацию системы водяного охлаждения более удобной и красивой или вызывать у пользователя чувство безопасности эксплуатации СВО. Итак, перейдем к рассмотрению необязательных компонентов:

Резервуар
(расширительный бачек) не является обязательным компонентом системы водяного охлаждения
, несмотря на то, что большинство систем водяного охлаждения всетаки оснащены ими. Достаточно часто для удобной заправки системы
жидкостью вместо резервуара применяют фитинг-тройник (T-Line)
и заливную горловину. Преимущество безрезервуарных
систем в том, что в случае установки СВО в компактный корпус ее можно разместить более удобно. Преимущество систем с резервуаром в более удобной заправке системы (хотя это зависит от резервуара) и более удобном удалении пузырей воздуха из системы. Резервуары встречаются самого разного размера и формы и выбирать их необходимо по критериям удобства установки и внешнего вида.

Cливной кран
— это компонент, который позволяет более удобно сливать воду из контура системы водяного охлаждения
. В обычном состоянии он перекрыт, но, когда появляется необходимость слить из системы воду, то его открывают. Достаточно простой компонент, который может сильно повысить удобство пользования, а точнее обслуживания
, системы водяного охлаждения.

Датчики, индикаторы и измерители. Поскольку энтузиасты, обычно, любят всякие примочки и навороты, то производители просто не могли остаться в стороне и выпустили довольно много различных контролеров, измерителей и датчиков для СВО, хотя система водяного охлаждения может совершенно спокойно (и при этом надежно) работать и без них. Среди таких компонентов встречаются электронные датчики давления и потока воды, температуры воды, контролеры, подстраивающие работу вентиляторов под температуру, механически индикаторы движения воды, контролеры помп и так далее. Тем не менее, по нашему мнению, например, датчики давления и расхода воды имеет смысл ставить только в системы, предназначенные для тестирования компонентов СВО, так как особого смысла с этой информации для обычного пользователя просто нету . Ставить по несколько термодатчиков в разные места контура СВО, надеясь увидеть большой перепад температур, тоже особого смысла нет, так как вода имеет очень высокую теплоемкость, то есть нагреваясь буквально один градус вода «впитывает» большое количество тепла, при этом в контуре СВО она движется с довольно большой скоростью, что приводит к тому, что температура воды в разных местах контура СВО в одно время довольно слабо отличается, так что впечатляющих значений вам не увидеть Да и не стоит забывать, что большинство компьютерных термодатчиков имеют погрешность в ±1 градус.

Фильтр.
В некоторых системах водяного охлаждения можно встретить фильтр, подключенный в контур. Его задача состоит в том, чтобы отфильтровывать разнообразные мелкие частицы
, попавшие в систему — это может быть пыль которая была в шлангах, остатки пайки в радиаторе, осадок, появившийся от использования красителя или антикоррозионной добавки.

Присадки к воде и готовые смеси.
В дополнение к воде, в контуре СВО можно применять различные присадки для воды, некоторые из них защищают от коррозии, другие предотвращают развитие бактерий в системе, а третьи позволяют подкрасить воду в системе водяного охлаждения нужным вам цветом. Существуют также готовые смеси, которые содержат воду в качестве основного компонента с антикоррозионными присадками и красителем. Также бывают готовые смеси в состав которых входят присадки, повышающие производительность СВО, хотя повышение производительности от них незначительное. В продаже также можно встретить жидкости для систем водяного охлаждения, сделанные не на основе воды, а на основе специальной диэлектрической жидкости, которая не проводит электрический ток и, соответственно, не вызовет короткого замыкания при утечке на компоненты ПК. Обычная дистиллированная вода, в принципе, тоже не проводит ток, но, пролившись на запыленные компоненты ПК, может стать электропроводной. Особого смысла в диэлектрической жидкости нет так как нормально собранная и протестированная система водяного охлаждения не протекает и достаточно надежна. Также стоит заметить, что антикоррозионные присадки, иногда, в процессе своей роботы выпадают в осадок мелкой пылью, а красящие присадки могут немного прокрасить шланги и акрил в компонентах СВО, но, по нашему опыту, на это не стоит обращать внимание, так как это не критично. Главное соблюдать инструкцию к присадкам и не лить их сверх меры, так как это уже может привести к более плачевным последствиям. Применять ли в системе просто дистиллированную воду, воду с присадками или готовую смесь — особой разницы нет, а оптимальный вариант зависит от того, что вам необходимо.

Бэкплейт
— это специальная крепежная пластина, которая помогает разгрузить текстолит материнской платы или видеокарты от усилия, создаваемого креплениями ватерблока, соответственно, уменьшая изгиб текстолита и шанс угробить дорогостоящее железо. Хотя бэкплейт и не является обязательным компонентом, его можно довольно-таки часто встреть в СВО, некоторые модели ватерблоков идут сразу укомплектованными бэкплейтами, а к другим он доступен ввиде опционального аксессуара.

Второстепенные ватерблоки.
Помимо охлаждения водой важных и сильно греющихся компонентов, некоторые энтузиасты ставят дополнительные ватерблоки на компоненты, которые либо слабо греются, либо не требуют мощного активного охлаждения, например. К компонентам, которым водяное охлаждение необходимо разве что для вида, относятся: силовые транзисторы цепей питания, оперативная память, южный мост и жесткие диски. Необязательность данных компонентов в системе водяного охлаждения заключается в том, что, даже если вы и поставите на эти компоненты водяное охлаждение, то никакой дополнительной стабильности системы, улучшения разгона или других заметных результатов вы не получите — связано это, в первую очередь, с малым тепловыделением данных элементов, а также с неэффективностью ватерблоков для этих компонентов. Из четких плюсов установки данных ватерблоком можно выделить лишь внешний вид, а из минусов — повышение гидросопротивления в контуре СВО, увеличение стоимости всей системы (при этом значительное) и, обычно, малая апгрейдопригодность данных ватерблоков.

Помимо обязательных и необязательных компонентов для систем водяного охлаждения также можно выделить категорию так называемых гибридных компонентов. Иногда, в продаже можно встретить компоненты, представляющие собой два или более компонента СВО, соединенных в одно устройство. Среди таких устройств бывают: гибриды помпы и процессорного ватерблока, радиаторы для сво со встроенными помпой и резервуаром, очень распространены помпы, совмещенные с резервуаром. Смысл таких компонентов заключается в уменьшении занимаемого места и более удобной установке. Минусом таких компонентов, обычно, является их ограниченная пригодность к апгрейду.

Отдельно стоит категория самодельных компонентов для систем водяного охлаждения. Первоначально, примерно с 2000 года, все компоненты для систем водяного охлаждения изготавливались или дорабатывались энтузиастами своими руками, ведь специализированных компонентов для СВО тогда попросту не производилось. Поэтому, если человек хотел установить себе СВО, то ему приходилось делать все своими руками. После относительной популяризации водяного охлаждения для компьютеров, компоненты для них начали производить большое количество фирм и сейчас можно без особых проблем купить как готовую систему водяного охлаждения, так и все необходимые компоненты для ее самостоятельной сборки. Так что, в принципе, можно сказать, что сейчас нет необходимости самостоятельно изготавливать компоненты СВО для того чтобы установить на свой компьютер водяное охлаждение. Единственными причинами, по которым сейчас, некоторые, энтузиасты занимаются самостоятельным изготовлением компонентов СВО являются желание сэкономить или попробовать свои силы в изготовлении таких компонентов. Тем не менее, желание сэкономить не всегда удается осуществить, ведь помимо стоимости работы и компонентов изготовляемой детали, также есть затраты времени, которые, обычно, не учитываются людьми, желающими сэкономить, но реальность такова, что времени на самостоятельное изготовление прийдется потратить уйму и результат при этом не будет гарантирован. Да и производительность и надежность у самодельных компонентов, зачастую, оказывается далеко не на самом высоком уровне, так как для изготовления комплектующих серийного уровня необходимо иметь очень прямые (золотые) руки
Если решитесь на самостоятельно изготовление, к примеру, ватреблока, то учитывайте данные факты.

Внешняя или внутренняя СВО

Помимо прочих признаков, системы водяного охлаждения делятся на внешние и внутренние. Внешние системы водяного охлаждения, обычно, выполнены ввиде отдельного «ящика», т.е. модуля, который при помощи шлангов подключается к ватерблокам, установленным на комплектующих в корпусе вашего ПК. В корпусе внешней системы водяного охлаждения почти всегда располагается радиатор с вентиляторами, помпа, резервуар и, иногда, блок питания для помпы с датчиками температуры и/или потока жидкости. К внешним системам относятся, например, системы водяного охлаждения Zalman семейства Reserator. Системы, устанавливаемые ввиде отдельного модуля, удобны тем, что для пользователя нет необходимости дорабатывать корпус своего компьютера, но очень неудобны, если вы планируете перемещать свой компьютер даже на минимальные расстояния, например, в соседнюю комнату

Внутренние системы водяного охлаждения, в идеале, располагаются полностью внутри корпуса ПК, но, из-за того, что далеко не все компьютерные корпуса хорошо приспособлены для установки СВО, некоторые компоненты внутренней системы водяного охлаждения (чаще всего радиатор), можно часто увидеть, установленными на внешней поверхности корпуса. К плюсам внутренних СВО можно отнести то, что они очень удобны при переноски компьютера так как они не будут мешать вам и не будут требовать сливать жидкость при транспортировке. Еще одним плюсом внутренних СВО можно назвать то, что при внутренней установки СВО ни в коей мере не страдает внешний вид корпуса, причем при моддинге компьютера система водяного охлаждения может служить отличным украшением корпуса.

К минусам внутренних систем водяного охлаждения
можно отнести относительную сложность их установки, по сравнению с внешними, а также необходимость модификации корпуса для установки СВО во многих случаях. Еще одним негативным моментом можно назвать то, что внутренняя СВО
добавят вашему корпусу пару килограмм веса

Готовые системы или самостоятельная сборка

Системы водяного охлаждения, среди прочих признаков, также подразделяются по варианту сборки и комплектации на:

• Готовые системы, в которых все компоненты СВО покупаются в одном наборе, с инструкцией по установке

• Самодельные системы, которые собираются самостоятельно из отдельных компонентов


Обычно, многими энтузиастами считается, что все «системы из коробки» показывают низкую производительность, но это далеко не так — комплекты водяного охлаждения от таких известных марок, как Swiftech, Danger Dan, Koolance и Alphacool демонстрируют вполне приличную производительность и про них уж точно нельзя сказать, что они слабые, да и данные фирмы являются зарекомендовавшими себя производителями высокопроизводительных компонентов систем водяного охлаждения.

Среди плюсов готовых систем можно отметить удобство — вы покупаете сразу всё, что необходимо для установки водяного охлаждения в одном наборе, да и инструкция по сборке идет в комплекте. Кроме того, производители готовых систем водяного охлаждения, обычно, стараются предусмотреть все возможные ситуации, чтобы у пользователя, например, не возникло проблем с установкой и креплением компонентов. К минусам таких систем можно отнести то, что они не гибкие в плане конфигурации, к примеру, у производителя есть несколько вариантов готовых систем водяного охлаждения и изменить их комплектацию, чтобы подобрать комплектующие лучше подходящие именно вам, вы, обычно, не имеете возможности.

Покупая же комплектующие водяного охлаждения по отдельности вы можете подобрать именно те компоненты, которые, по вашему мнению, лучше всего подойдут вам. Помимо этого, покупая систему из отдельных компонентов, иногда, можно сэкономить, но тут уже всё зависит от вас. Из минусов такого подхода можно выделить некоторую сложность в сборке таких систем для новичков, например, нам доводилось видеть случаи, когда люди, недостаточно разбирающиеся в теме, покупали не все необходимые компоненты и/или несовместимые между собой компоненты и попадали впросак (понимали что что-то здесь не так) только когда садились за сборку СВО.

Плюсы и минусы систем водяного охлаждения

К основным плюсам водяного охлаждения компьютеров можно отнести: возможность сборки тихого и мощного ПК, расширенные возможности по разгону, улучшенная стабильность при разгоне, отличный внешний вид и долгий срок службы. Благодаря высокой эффективности водяного охлаждения, можно собрать такую СВО, которая позволила бы эксплуатировать очень мощный разогнанный игровой компьютер с несколькими видеокартами при относительно низком уровне шума, недостижимом для воздушных систем охлаждения. Опять же, благодаря своей высокой эффективности, систем водяного охлаждения позволяют достичь более высокого уровня разгона процессора или видеокарты, недостижимого с помощью воздушного охлаждения. Системы водяного охлаждения, чаще всего, имеют отличный внешний вид и отлично смотрятся в модифицированном (или не очень) компьютере.

Из минусов систем водяного охлаждения, обычно, выделают: сложность сборки, дороговизну и ненадежность. Наше мнение таково, что эти минусы имеют под собой мало реальных фактов и являются очень спорными и относительными. К примеру, сложность сборки системы водяного охлаждения однозначно нельзя назвать высокой — собрать СВО не сильно сложнее, чем собрать компьютер, да и вообще времена, когда все комплектующие необходимо было дорабатывать в обязательном порядке или делать все компоненты своими руками, давно прошли и на данный момент в сфере СВО практически все стандартизировано и доступно в продаже. Надежность, правильно собранных, систем водяного охлаждения компьютера тоже не вызывает сомнений, как не вызывает сомнения надежность автомобильной системы охлаждения или системы отопления частного дома — при правильной сборке и эксплуатации проблем быть не должно. Конечно, от брака или несчастного случая никто не застрахован, но вероятность таких событий существует не только при применении СВО, а и с самыми обычными видеокартами, жесткими дисками и прочими комплектующими. Стоимость же, по нашему мнению, также не стоит выделять как минус, так как такой «минус» тогда смело можно приписывать всей высокопроизводительной технике . Да и у каждого пользователя свое понимание про дороговизну или дешевизну. О стоимости СВО я хотел бы поговорить отдельно.

Стоимость системы водяного охлаждения

Стоимость, как фактор, является, наверное наиболее часто упоминаемым «минусом», который приписывают всем системам водяного охлаждения ПК
. При этом все забывают, что стоимость системы водяного охлаждения сильно зависит от того, на каких компонентах ее собрать: можно собирать СВО, чтобы общая стоимость была подешевле не в ущерб производительности, а можно — выбирать комплектующие по максимальной цене При этом итоговая стоимость похожих по эффективности СВО будет отличатся в разы.

Стоимость системы водяного охлаждения
также зависит от того, на какой компьютер ее будут ставить, ведь чем мощнее компьютер, тем, в принципе, и дороже будет СВО для него, так как для мощного компьютера и СВО нужна более мощная. По нашему мнению, стоимость СВО является вполне оправданной на фоне других комплектующих, ведь система водяного охлаждения по факту и является отдельным компонентом, причем, по нашему мнению, обязательным для по-настоящему мощных ПК. Еще одним фактором, который необходимо учитывать при оценки стоимости СВО, является ее долговечность так как, правильно подобранные, компоненты СВО могут служить не один год подряд, переживая многочисленные апгрейды всего остального железа — не многие компоненты ПК могут похвастаться такой живучестью (разве что корпус или, взятый с избытком, БП), соответственно трата относительно большой суммы на СВО плавно распределяется по времени и не выглядит расточительной.

Если же вам очень хочется установить себе СВО, а с финансами напряг и в ближайшее время улучшений не намечается, то никто не отменял самодельные компоненты

Водяное охлаждение в моддинге

Помимо высокой эффективности, системы водяного охлаждения для ПК отлично выглядят, что объясняет популярность использования систем водяного охлаждения в множестве моддинг проектов. Благодаря возможности применять цветные или флуоресцентные шланги и/или жидкости, возможности подсветить светодиодами водоблоки, подобрать комплектующие, которые будут подходить вам по цветовой гамме и стилю, систему водяного охлаждения можно отлично вписать в практически любой моддинг проект, и/или сделать ее основной фишкой вашего моддинг проекта. Использование СВО в моддинг проекте
, при правильной установке, позволяет улучшить обзор некоторых комплектующих, обычно скрытых большими воздушными системами охлада.

About sTs

Люблю самоделки. Стремлюсь к здоровому, гармоничному образу жизни. В людях ценю открытость и честность. Своим хочу донести до молодёжи ценность созидательных качеств в человеке. Пусть каждый обретет новые знакомства и получит массу знаний и опыта
, которые сделают из него целостную личность
! Подробнее о себе рассказываю в блоге .

Система водяного охлаждения для компьютера позволяет наиболее эффективно устранить проблему сильного нагрева центрального процессора.

Такое приспособление не имеет строго определенной структуры. Оно может варьироваться и состоять из различных структур сразу.

Суть системы жидкостного охлаждения

Во всех случаях жидкостная система охлаждения компьютера состоит из комбинации следующих типов схем:

• Схема с параллельным подключением узлов, которые подвергаются охлаждению (параллельная схема работы). Достоинства такой структуры: простая реализация схемы, легко просчитываемые характеристики узлов, которые необходимо охладить;

• Последовательная структурная схема – все охлаждаемые компоненты подключены между собой параллельно. Преимущества такой схемы заключаются в том, что охлаждение каждого из узлов происходит эффективнее.
  Недостаток: достаточно сложно направить к определённому узлу достаточное количество хладагента;

• Комбинированные схемы. Они более сложные, так как содержат в себе сразу несколько элементов как с параллельным, так и с последовательным подключением.

Составляющие элементы

Чтобы охлаждение центрального процессора происходило быстро и эффективно, каждый куллер должен иметь следующие элементы:

1. Теплообменник
   – данный элемент нагревается, вбирая в себя тепло центрального процессора . Перед новым использованием следует дождаться полного охлаждения теплообменника;
2. Помпа для воды
   – резервуар для хранения жидкости;
3. Несколько трубопроводов
   ;
4. Переходники между узлами и трубопроводами
   ;
5. Бачок для расширения
   — предназначен для того, чтобы обеспечить необходимое место для расширяющегося в процессе нагревания теплообменника;
6. Наполняющий систему теплоноситель
   – элемент, который наполняет всю структуру жидкостью: дистиллированной водой или специализированной жидкостью для СВО;
7. Ватерблоки
   – теплосъемники для тех элементов, которые выделяют тепло.

Примечание!
Жидкостная система охлаждения малошумная по сравнению с вентиляторами. Некоторый шум все же присутствует, так как его коэффициент не может быть нулевым.

Лучшие системы водяного охлаждения для компьютера

Основное назначение систем охлаждения ПК – обеспечение бесперебойной и стабильной работы самого компьютера и создание нормальных условий для его пользователя.

Это подразумевает минимум шума во время эксплуатации.

Эти устройства отводят тепло от таких элементов, как процессор и блок питания , предотвращая их перегрев и последующий выход из строя.

Существует 2 варианта системы охлаждения – пассивное и активное.

Второй тип, в свою очередь, делится на воздушное, подходящее для обычных ПК и водяное, которое требуется для систем с очень мощными или разогнанными процессорами.

Жидкостное охлаждение отличается небольшими габаритами, невысоким уровнем создаваемого шума и высокой эффективностью отвода тепла, благодаря чему пользуется большой популярностью.

Для выбора такой системы следует учесть некоторые нюансы, включая:

• Стоимость;
• Совместимость с процессорами или видеокартами;
• Параметры охлаждения.

Ниже приведен список самых популярных систем водяного охлаждения с популярного интернет-каталога Яндекс-маркет .

Список популярных систем водяного охлаждения с market.yandex.ru/catalog/55321 .

Оригинальная на вид СВО DeepCool Captain 240 оборудована двумя фирменными чёрно-красными вентиляторами с насечками на лопастях.

Крыльчатка каждого способна вращаться со скоростью до 2200 об/мин, создавая шум не более 39 дБ.

При этом на системе есть разветвитель, позволяющий установить дополнительно ещё 2 вентилятора.

Срок службы, который гарантируется производителем, составляет около 120 тысяч часов.

При этом эксплуатационный срок устройства, совместимого с процессорами типа Intel (S775, S1150, S1356, S2011) и AMD (AM2, AM3, FM2), достигает 160 тысяч часов.

Максимальная скорость вращения лопастей – 2000 об/мин, масса составляет 1,323 кг, а шум при работе не превышает 39 дБ.

Приобрести такую систему в сети можно по цене от 6200 руб.

Систему Maelstrom 240T, предназначенную для процессоров Intel 1150–1156, S1356/1366 и S2011, а также AMD FM2, AM2 и AM3, отличает синяя подсветка вентиляторов, позволяющая не только охлаждать компьютер, но и сделать его моддинг.

Срок службы устройства – в переделах 120 тысяч часов, вес – 1100 г, создаваемый уровень шума – до 34 дБ.

Купить устройство в Интернете можно за 4400–4800 руб.

Универсальную и достаточно простую в компоновке систему Corsair H100i GTX используют для охлаждения большинства выпускающихся в течение последних нескольких лет процессоров AMD и Intel.

Вес оборудования в сборе составляет 900 г, уровень шума – около 38 дБ, а сила вращения вентиляторов – до 2435 об/мин.

Средняя стоимость карты составляет в сети около 10 тыс. руб.

Особенностью использования системы Cooler Master Seidon 120V является возможность устанавливать её как внутри, так и снаружи корпуса.

При этом вентиляторы, вращающиеся со скоростью до 2400 об/мин, работают очень тихо – с уровнем шума до 27 дБ.

Совместимость устройства – современные процессоры Intel и AMD (до LGA1150 и Socket AM3, соответственно).

Система весит всего 958 г и способна проработать 160 тыс. часов.

Приобретение возможно по цене от 3600 руб.

Система охлаждения своими руками

Систему охлаждения процессора можно приобрести уже в готовом виде.

Однако из-за довольно высокой стоимости устройства и не всегда достаточной эффективности предлагаемых моделей, допускается сделать её самостоятельно и в домашних условиях.

Получившаяся система будет не такой привлекательной на вид, но вполне эффективной в действии.

Для самостоятельного изготовления системы следует сделать:

• Ватерблок;
• Радиатор;
• Помпу.

Повторить конструкцию большинства СВО, выпускаемых серийно, вряд ли удастся.

Однако, немного разбираясь в компьютерах и термодинамике, можно попробовать сделать что-то похожее если не на вид, то хотя бы по принципу действия.

Изготовление ватерблока

Главную деталь системы, на которую приходится максимум выделяемого процессором тепла, изготовить сложнее всего.

Для начала выбирается материал устройства – обычно это листовая медь.

Затем следует определиться с габаритами – как правило, для охлаждения достаточно блока 7х7 см с толщиной около 5 мм.

Геометрическая форма устройства принимается такой, чтобы находящаяся внутри жидкость максимально эффективно омывала все элементы охлаждаемой конструкции.

В качестве основания ватерблока можно выбрать, например, медную пластину, а рабочую структуру изготовить из тонкостенных медных трубок.

Количество трубок на примере принято равным 32 шт.

Сборка осуществляется с использованием припоя и электропечи, нагретой до температуры 200 градусов.

После этого приступают к изготовлению следующей детали – радиатора.

Радиатор

Чаще всего это приспособление выбирают уже готовым, а не изготавливают дома.

Найти и приобрести такой радиатор можно либо в компьютерном магазине, либо в автомобильном салоне.

Однако существует возможность и самостоятельно создать необходимый элемент СВО из следующих предметов:

• 4 медных трубок диаметром 0,3 см и длиной 17 см;
• 18 метров медного обмоточного провода (d = 1,2 мм);
• Любого листового металла толщиной около 4 мм.

Трубки обрабатываются припоем, из металла изготавливается оправка шириной в 4–5 см и длиной до 20 см.

В ней сверлятся отверстия, куда заводится проволока. Теперь провод наматывается вокруг обмотки.

Процесс повторяют три раза, получив столько же одинаковых спиралей.

Сборку спиралей и трубок начинают, сначала изготовив рамку. Затем натягивают на неё проволоку.

Заключительным этапом является соединение рамки с входным и выходным коллекторами системы. В результате получается деталь следующего вида:

Помпа и другие детали

В качестве помпы допускается брать аналогичное устройство, предназначенное для аквариумов. Достаточно будет прибора производительностью 300–400 л/мин.

Его комплектуют расширительным бачком (плотно закрывающейся пластиковой ёмкостью) и шлангом из ПВХ с проходными патрубками из обрезков металлических (медных) трубок.

Сборка

Перед тем, как собирать и устанавливать систему, следует удалить заводское устройство, установленное на процессоре. Теперь необходимо:

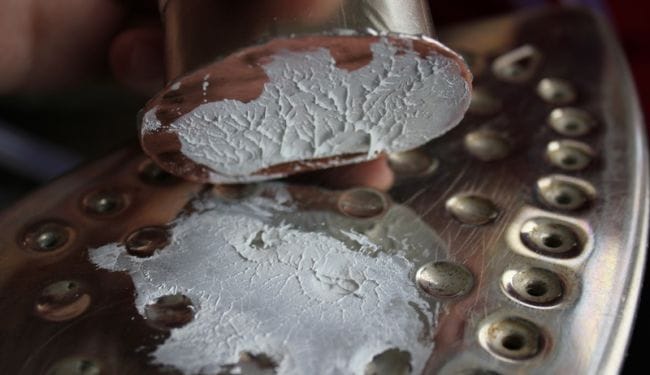

• Закрепить ватерблок сверху охлаждаемой детали, для чего используют прижимную планку;
• Заправить систему дистиллированной водой;
• Закрепить на внутренней поверхности крышки компьютера радиатор (напротив отверстий). Если вентиляционных отверстий нет, их следует проделать самостоятельно.

Завершающим этапом должно стать закрепление сначала вентилятора на процессоре (поверх ватерблока).

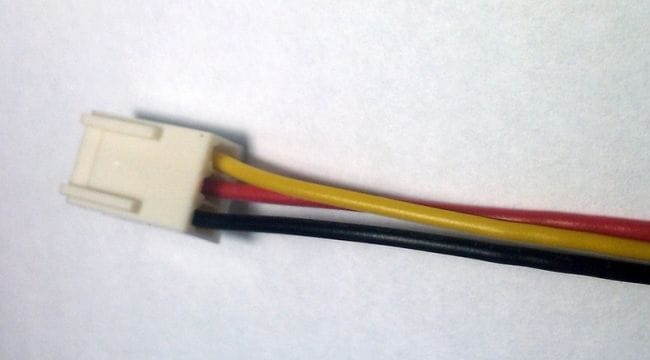

И, наконец, необходимо обеспечить питание для помпы путём установки её рабочего реле внутри блока питания.

В результате получается собственноручно изготовленная система водяного охлаждения, достаточно эффективно снижающая температуру процессора на 25–35 градусов.

При этом экономятся средства, которые могли бы пойти на покупку недешёвого оборудования.

Тематичсекие видеоролики:

Как установить систему водяного охлаждения на ЦП Corsair H100i

Система водяного охлаждения для компьютера — Подробное описание

И насколько она может быть эффективна. Потребность в жидком охлаждении появилась из-за того, что было решено разогнать процессор, а чем быстрее он работает, тем сильнее греется. То есть стандартного кулера уже не хватало, а магазинные системы охлаждения стоят довольно дорого.

Материалы и инструменты для самоделки:

— теплообменник либо водоблок;
— радиатор охлаждения (от автомобиля);
— помпа (водяной насос центробежного типа с мощностью 600 литров в час);
— расширительный бачок (в нашем случае под воду);
— четыре вентилятора размером 120 мм;
— блок питания для вентилятора;
— различные другие расходные материалы и инструменты.

Процесс изготовления самоделки:

Шаг первый. Изготовление водоблока

Водоблок необходим для того, чтобы максимально эффективно отводить тепло от процессора. Для таких целей будут нужны материалы с хорошей теплопроводностью, автором была выбрана медь. Еще как вариант можно использовать алюминий, но его теплопроводность вдвое меньше, чем у меди, то есть у алюминия это 230Вт/(м*К), а у меди 395,4 Вт/(м*К).

Еще важно разработать структуру водоблока для эффективного отвода тепла. Водоблок должен иметь несколько каналов, по которым будет циркулировать вода. Теплоноситель не должен застаиваться и вода должна циркулировать через весь водоблок. Также важно сделать площадь соприкосновения с водой как можно больше. Чтобы увеличить площадь соприкосновения с охлаждающей жидкостью, на стенки водоблока можно нанести частые надрезы, ну а еще можно установить небольшой игольчатый радиатор.

Автор решил идти по пути наименьшего сопротивления, поэтому в качестве водоблока была изготовлена емкость для воды с двумя трубками для ее подачи и отбора. В качестве основы использовался соединитель для труб из латуни. Основанием послужила пластина из меди толщиной 2 мм. Сверху же водоблок закрывается тоже такой медной пластиной, в которую установлены трубки под диаметр шлангов. Вся конструкция спаивается оловянно-свинцовым припоем.

В итоге водоблок получился довольно больших размеров, что отразилось на его весе, в собранном состоянии на материнскую плату шла нагрузка в 300 грамм. А это привело к дополнительным затратам. Чтобы облегчить конструкцию, понадобилось придумать дополнительную систему креплений для шлангов.

Материал водообменника: медь и латунь
Диаметр штуцеров составляет 10 мм
Сборка путем пайки оловянно-свинцовым припоем
Крепится конструкция с помощью винтов к магазинному кулеру, шланги дополнительно фиксируются с помощью хомутов
Стоимость самоделки на этом шаге в районе 100 рублей.

Подробнее о сборке водоблока

Как происходил процесс сборки, можно увидеть на фото. То есть из листа меди были вырезаны нужные заготовки, впаяны трубки, ну а потом с помощью паяльника все объединилось в готовый орган системы.

Шаг второй. Разбираемся с помпой

Помпы можно разделить на два вида, это погружаемые и наружные. Внешняя помпа пропускает воду через себя, а погружаемая выталкивает. Автор использовал погружаемый вид помпы для своей самоделки, поскольку наружную нигде найти не удалось. Мощность такой покупной помпы находится в пределах от 200 до 1400 литров в час, а стоят они в районе 500-2000 рублей. В качестве источника питания здесь идет обычная розетка, потребляет устройство от 4 до 20 Вт.

Чтобы снизить шум, помпу нужно устанавливать на поролон или другой подобный материал. Резервуаром послужила банка, в которую была помещена помпа. Чтобы подключить силиконовые шланги, понадобились металлические хомуты на винтах. Чтобы в будущем легко надевать и снимать шланги, можно применять смазку без запаха.

В итоге максимальная производительность насоса составила 650 литров в час. Высота, на которую насос может поднять воду, равна 80 см. Требуемое напряжение — 220В, потребляет устройство 6Вт. Стоимость составляет 580 рублей.

Шаг третий. Пару слов о радиаторе

От того, насколько качественно будет работать радиатор, будет зависеть успех всей затеи. Для самоделки автор применил автомобильный радиатор от печки «Жигулей» девятой модели, он был куплен на барахолке всего за 100 рублей. В связи с тем, что расстояние между пластинами радиатора оказалось слишком маленьким, чтобы кулеры смогли прогнать через него воздух, их пришлось принудительно раздвигать.

Характеристики радиатора:

— трубки изготовлены из меди;
— ребра радиатора алюминиевые;
— размеры 35х20х5 см;
— диаметр штуцеров составляет 14 мм.

Шаг четвертый. Обдув радиатора

Для охлаждения радиатора используются две пары кулеров по 12 см, два устанавливаются с одной стороны и два с другой. Для вентиляторов использовался отдельный блок питания на 12В. Подключаются они параллельно с учетом полярности. Если перепутать полярность, вентилятор можно испортить. Черным цветом обозначен минус, красным плюс, а по желтому передаются значения скорости.
Ток вентилятора составляет 0.15А, один стоит 80 рублей.

Здесь главной задачей автор посчитал эффективность и дешевизну устройства, поэтому для снижения шума не прилагалось никаких усилий. Дешевые китайские вентиляторы сами по себе являются довольно шумными, но их можно установить на силиконовые прокладки или изготовить другие крепления для снижения вибраций. Если покупать более дорогие кулеры стоимостью 200-300 рублей, то они работают более тихо, но на максимальных оборотах все равно шумят. Но зато имеют высокую мощность и потребляют 300-600 мА тока.

Шаг пятый. Блок питания

Если нужного блока питания под рукой нет, то его можно собрать и своими руками. Понадобится недорогая микросхема за 100 рублей и несколько других доступных элементов. Для четырех вентиляторов понадобится ток в 0.6 А, ну и конечно нужно иметь немного в запасе. Собранная микросхема выдает порядка 1А при напряжении в районе 9-15В в зависимости от конкретной модели. Вообще подойдет любая модель , менять напряжение можно с помощью переменного резистора.

Инструменты и материалы для блока питания:

— паяльник с припоем;
— микросхема;
— радиодетали;
— изоляция и провода.
Цена вопроса составляет 100 рублей.

Шаг шестой. Завершающий этап. Установка и проверка

Подопытный компьютер:

— процессор Intel Core i7 960 3.2 ГГц / 4.3 ГГц;
— термопаста АЛ-СИЛ 3;
— блок питания OCZ ZX1250W;
— материнская плата ASUS Rampage 3 formula.

Используемое программное обеспечение: Windows 7 x64 SP1, RealTemp 3.69, Prime 95, Cpu-z 1.58.

Сразу первые тесты показали, что система охлаждения плохо справляется со своей задачей и требует доработки. Сперва были подключены только два вентилятора и не были раздвинуты пластины в радиатор для лучшего продува. При стандартном кулере с нулевой нагрузкой температура процессора составляет 42 градуса, а при самодельной системе охлаждения 57 градусов.

Тестом prime95 процессор был нагружен до 50%, температура при воздушном охлаждении составляет 65 градусов, а при самодельном водяном 100 С всего за 30 секунд. Конечно, при разгоне результаты еще куда хуже.

В итоге автор решил сделать водоболок, используя более тонкую пластину на 0.5 мм. Также были раздвинуты пластины в радиатор и подключено 4 кулера. В итоге температура без нагрузки составила 55 градусов, и при родном кулере 42. При запуске же теста на 50% загрузки, процессор прогревается до 83 градусов вместо 65 на родной системе охлаждения. Далее, спустя 5-7 минут вода начинает перегреваться и температура процессора достигает 96 градусов. И все это без разгона.

По словам автора, система оказалась не эффективной, чтобы можно было охладить современный процессор. В более старых компьютерах с этой задачей отлично справляется обычный кулер. Возможно, в системе можно еще что-то доработать или автор неправильно сделал водоблок. В любом случае собрать самому систему охлаждения мене чем за 1000 рублей является крайне тяжело.

Видео самоделки:

Системы водяного охлаждения уже много лет используются как высокоэффективное средство отвода тепла от нагревающихся компонентов компьютера.

Качество охлаждения напрямую влияет на стабильность работы Вашего компьютера. При избыточном тепле компьютер начинает зависать и возможен выход из строя перегревшихся компонентов. Высокие температуры вредны для элементной базы (конденсаторы, микросхемы и пр.), а перегрев жесткого диска может привести к потере данных.

С ростом производительности компьютеров приходится использовать более эффективные системы для охлаждения. Традиционной считается воздушная система охлаждения, но воздух обладает низкой теплопроводностью и при большом потоке воздуха создаётся сильный шум. Мощные кулера издают довольно сильный рёв, хотя при этом могут обеспечить приемлемую эффективность.

В таких условиях все более популярными становятся водяные системы охлаждения. Превосходство водяного охлаждения над воздушным объясняется показателями теплоемкости (4,183 кДж·кг -1 ·K -1 для воды и 1,005 кДж·кг -1 ·K -1 для воздуха) и теплопроводности (0,6 Вт/(м·K) для воды и 0,024-0,031Вт/(м·K) для воздуха). Поэтому, при прочих равных условиях, системы водяного охлаждения всегда будут эффективнее воздушных.

В интернете можно найти много материалов по готовым системам водяного охлаждения от ведущих производителей и примеры самодельных систем охлаждения (последние, как правило, более эффективны).

Система водяного охлаждения (СВО) – система охлаждения, в которой для переноса тепла используется вода в качестве теплоносителя. В отличие от воздушного охлаждения, в котором тепло передается напрямую воздуху, в системе водяного охлаждения тепло сначала передается воде.

Принцип работы СВО

Охлаждение компьютера необходимо для отвода тепла от нагретого компонента (чипсета, процессора, …) и его рассеивания. Обычный воздушный кулер снабжен монолитным радиатором, который выполняет обе данные функции.

В СВО каждая часть выполняет свою функцию. Водоблок осуществляет теплосъем, а другая часть рассеивает тепловую энергию. Примерную схему соединения компонентов СВО можно посмотреть на схеме ниже.

Водоблоки могут включаться в контур параллельно и последовательно. Первый вариант предпочтительнее при наличии одинаковых теплосъемников. Можно эти варианты скомбинировать и получить параллельно-последовательное подключение, но наиболее правильным будет соединение водоблоков один за другим.

Отвод тепла происходит по такой схеме: жидкость из резервуара подводится к помпе, а затем перекачивается дальше к узлам, которые охлаждают компоненты ПК.

Причиной такого подключения является незначительный прогрев воды после прохождения первого водоблока и эффективный отвод тепла от чипсета, GPU, CPU. Прогретая жидкость попадает в радиатор и там охлаждается. Затем она снова попадает в резервуар, и начинается новый цикл.

По конструктивным особенностям СВО можно разделить на два типа:

1. Охлаждающая жидкость циркулирует за счет помпы в виде отдельного механического узла.
2. Безпомповые системы, в которых используются специальные хладагенты, проходящие через жидкую и газообразную фазы.

Система охлаждения с помпой

Принцип ее действия эффективность и прост. Жидкость (обычно дистиллированная вода) проходит через радиаторы охлаждаемых устройств.

Все компоненты конструкции соединяются между собой гибкими трубками (диаметр 6-12 мм). Жидкость, проходя через радиатор процессора и других устройств, забирает их тепло, а затем по трубкам попадает в радиатор теплообменника, где охлаждается сама. Система замкнутая, и жидкость в ней постоянно циркулирует.

Пример такого соединения можно показать на примере продукции фирмы CoolingFlow. В ней помпа совмещается с буферным резервуаром для жидкости. Стрелки показывают движение холодной и горячей жидкости.

Безпомповое жидкостное охлаждение

Есть системы жидкостного охлаждения, не использующие помпу. В них используется принцип испарителя и создается направленное давление, вызывающее движение охлаждающего вещества. В качестве хладагентов применяются жидкости с низкой точкой кипения. Физику происходящего процесса можно рассмотреть на схеме ниже.

Изначально радиатор и магистрали полностью заполнены жидкостью. Когда температура радиатора процессора становится выше определенного значения, то жидкость превращается в пар. Процесс превращения жидкости в пар поглощает тепловую энергию и повышает эффективность охлаждения. Горячим паром создается давление. Пар, через специальный односторонний клапан, может выходить только в одну сторону – в радиатор теплообменника-конденсатора. Там пар вытесняет холодную жидкость в направлении радиатора процессора, и, остывая, превращается снова в жидкость. Так жидкость-пар циркулирует в замкнутой системе трубопровода, пока температура радиатора высокая. Такая система получается очень компактной.

Возможен другой вариант такой системы охлаждения. Например, для видеокарты.

В радиатор графического чипа встраивается жидкостный испаритель. Теплообменник располагается рядом с боковой стенкой видеокарты. Конструкция изготовлена из медного сплава. Теплообменник охлаждается высокооборотным (7200 об./мин.) вентилятором центробежного типа.

Компоненты СВО

В системах водяного охлаждения используется определенный набор компонентов, обязательных и необязательных.

Обязательные компоненты СВО:

• радиатор,
• фитинги,
• ватерблок,
• помпа,
• шланги,
• вода.

Необязательными компонентами СВО являются: термодатчики, резервуар, сливные краны, контролеры помпы и вентиляторов, второстепенные ватерблоки, индикаторы и измерители (расхода, температуры, давления), водные смеси, фильтры, бэкплейты.

• Рассмотрим обязательные компоненты.

Ватерблок (англ. waterblock) – теплообменник, передающий тепло от нагревшегося элемента (процессора, видео чипа и др.) воде. Он состоит из медного основания и металлической крышки с набором креплений.

Основные типы ватерблоков: процессорные, для видеокарт, на системный чип (северный мост). Ватерблоки для видеокарт могут быть двух типов: закрывающие только графический чип («gpu only») и закрывающие все нагревающиеся элементы – фулкавер (англ. fullcover).

Ватерблок Swiftech MCW60-R(gpu-only):

Ватерблок EK Waterblocks EK-FC-5970(Фулкавер):

Для увеличения площади теплопередачи применяется микроканальную и микроигольчатая структура. Ватерблоки делают без сложной внутренней структуры если производительность не столь критична.

Чипсетный ватерблок XSPC X2O Delta Chipset:

Радиатор. В СВО радиатором называют водно-воздушный теплообменник, передающий воздуху тепло от воды в ватерблоке. Есть два подтипа радиаторов СВО: пассивные (безвентиляторные), активные (продуваемые вентилятором).

Безвентиляторные можно встретить довольно редко (например, в СВО Zalman Reserator) потому, что данный тип радиаторов обладает более низкой эффективностью. Такие радиаторы занимают много места и их сложно поместить даже в модифицированном корпусе.

Пассивный радиатор Alphacool Cape Cora HF 642:

Активные радиаторы более распространенны в системах водяного охлаждения из-за лучшей эффективности. Если использовать тихие или бесшумные вентиляторы, то можно добиться тихой или бесшумной работы СВО. Эти радиаторы могут быть самого разного размера, но в основном их делают кратными к размеру 120 мм или 140мм вентилятора.

Радиатор Feser X-Changer Triple 120mm Xtreme

Радиатор СВО за компьютерным корпусом:

Помпа – электрический насос, отвечает за циркуляцию воды в контуре СВО. Помпы могут работать от 220 вольт или от 12 вольт. Когда в продаже было мало специализированных компонентов для СВО, то использовали аквариумные помпы, работающие от 220 вольт. Это создавало некоторые трудности, из-за необходимости включать помпу синхронно с компьютером. Для этого применяли реле, включающее помпу автоматически при старте компьютера. Сейчас есть специализированные помпы, обладающие компактными размерами и хорошей производительностью, работающие от 12 вольт.

Компактная помпа Laing DDC-1T

У современных ватерблоков довольно высокий коэффициент гидросопротивления, поэтому желательно применять специализированные помпы, так как аквариумные не позволят современной СВО работать на полную производительность.

Шланги или трубки также являются обязательными компонентами любой СВО, по ним вода течет от одного компонента к другому. В основном применяют шланги из ПВХ, иногда из силикона. Размер шланга не сильно влияет на производительность в целом, важно не брать слишком тонкие (менее 8 мм.) шланги.

Флуоресцентный шланг Feser Tube:

Фитингами называют специальные соединительные элементы для подключения шлангов к компонентам СВО (помпе, радиатору, ватерблокам). Фитинги нужно вкручивать в отверстие с резьбой находящееся на компоненте СВО. Вкручивать их нужно не очень сильно (гаечных ключей не понадобится). Герметичность достиается уплотнительным кольцом из резины. Подавляющее большинство компонентов продаются без фитингов в комплекте. Это делается затем, чтобы пользователь мог сам подобрать фитинги, под нужный шланг. Самый распространенный тип фитингов – компрессионный (с накидной гайкой) и ёлочка (используются штуцеры). Фитинги бывают прямыми и угловыми. Фитинги еще различаются по типу резьбы. В компьютерных СВО чаще встречается резьба стандарта G1/4″, реже G1/8″ или G3/8″.

Водяное охлаждение компьютера:

Фитинги типа ёлочка от Bitspower:

Компрессионные фитинги Bitspower:

Вода тоже относится к обязательным компонентом СВО. Лучше всего заправлять дистиллированную воду (очищенную от примесей методом дистилляции). Используется и деионизированная вода, но существенных отличий от дистиллированной у нее нет, только производится другим способом. Можно применять специальные смеси или воду с различными присадками. Но использовать воду из-под крана или бутилированную для питья не рекомендуется.

Необязательные компонентами являются компоненты, без которых СВО стабильно может работать, и не влияют на производительность. Они делают эксплуатацию СВО более удобной.

Резервуар (расширительный бачек) считается необязательным компонентом СВО, хотя и присутствует в большинстве систем водяного охлаждения. Системы с резервуаром более удобны в заправке. Объем воды резервуара не принципиален, он не влияет на производительность СВО. Формы резервуаров встречаются самые разные и выбирают их по критериям удобства установки.

Трубчатый резервуар Magicool:

Cливной кран используется для удобного слива воды из контура СВО. Он перекрыт в обычном состоянии, и открывается, когда необходимо слить воду из системы.

Сливной кран Koolance:

Датчики, индикаторы и измерители. Выпускается довольно много различных измерителей, контролеров, датчиков для СВО. Среди них встречаются электронные датчики температуры воды, давления и потока воды, контролеры, согласующие работу вентиляторов с температурой, индикаторы движения воды и так далее. Датчики давления и расхода воды нужны лишь в системах, предназначенных для тестирования компонентов СВО, так как эта информация для обычного пользователя просто несущественна.

Электронный датчик потока от AquaCompute:

Фильтр. Некоторые системы водяного охлаждения комплектуются фильтром, включенным в контур. Он предназначен для отфильтровывания разнообразных мелких частиц попавших в систему (пыль, остатки пайки, осадок).

Присадки к воде и различные смеси. Дополнительно к воде можно использовать различные присадки. Некоторые из них предназначены для защиты от коррозии, другие для предотвращения развития бактерий в системе или подкрашивания воды. Выпускают также готовые смеси, содержащие воду, антикоррозионные присадки и краситель. Бывают готовые смеси, повышающие производительность СВО, но повышение производительности от них возможно лишь незначительное. Можно встретить жидкости для СВО, которые сделаны не на основе воды, а использующие специальную диэлектрическую жидкость. Такая жидкость не проводит электрический ток и при утечке на компоненты ПК не вызовет короткого замыкания. Дистиллированная вода тоже не проводит ток, но, если пролившись, попадет на запыленные участки ПК, может стать электропроводной. Необходимости в диэлектрической жидкости нет, потому, что хорошо протестированная СВО не протекает и обладает достаточной надежностью. Важно также соблюдать инструкцию к присадкам. Не нужно лить их сверх меры, это может привести к плачевным последствиям.

Зеленый флуоресцентный краситель:

Бэкплейтом называют специальную крепежную пластину, которая нужна, чтобы разгрузить текстолит материнской платы либо видеокарты от создаваемого креплениями ватерблока усилия, и уменьшить изгиб текстолита, снижая риск поломки. Бэкплейт не является обязательным компонентом, но очень часто встречается в СВО.

Фирменный бэкплейт от Watercool:

Второстепенные ватерблоки. Иногда, ставят дополнительные ватерблоки на слабо греющиеся компоненты. К таким компонентам относятся: оперативная память, силовые транзисторы цепей питания, жесткие диски и южный мост. Необязательность таких компонентов для системы водяного охлаждения заключается в том, что, они не несут улучшения разгона и никакой дополнительной стабильности системы или других заметных результатов не дают. Это связано с малым тепловыделением таких элементов, и с неэффективностью применения ватерблоков для них. Положительной стороной установки таких ватерблоком можно назвать только внешний вид, а минусом является повышение гидросопротивления в контуре и соответственно увеличение стоимости всей системы.

Ватерблок для силовых транзисторов на материнской плате от EK Waterblocks

Кроме обязательных и необязательных компонентов СВО существует еще категория гибридных компонентов. В продаже встречаются компоненты, которые представляют собой два или более компонента СВО в одном устройстве. Среди таких устройств известны: гибриды помпы с процессорным ватерблоком, радиаторы для СВО совмещенные с встроенной помпой и резервуаром. Такие компоненты заметно уменьшают занимаемее ими место и более удобны в установке. Но такие компоненты мало пригодны к апгрейду.

Выбор системы СВО

Различают три основных типа СВО: внешние, внутренние и встроенные. Они различаются расположением по отношению к корпусу компьютера их основных компонентов (радиатор/теплообменник, резервуар, насос).

Внешние системы водяного охлаждения, выполняют в виде отдельного модуля («ящика») , который при помощи шлангов подключен к ватерблокам, которые установлены на комплектующих в самом корпусе ПК. В корпус внешней системы водяного охлаждения практически всегда выносится радиатор с вентиляторами, резервуар, помпа, и, иногда, для помпы с датчиками блок питания. Среди внешних систем хорошо известны системы водяного охлаждения Zalman семейства Reserator. Такие системы устанавливаются в виде отдельного модуля, и их удобство заключается в том, что пользователю не нужно дорабатывать и переделывать корпус своего компьютера. Их неудобство состоит только в габаритах и сложнее становится перемещать компьютер даже на небольшие расстояния, например, в другую комнату.

Внешняя пассивная СВО Zalman Reserator:

Встроенная охлаждающая система вмонтирована в корпус и продаётся в комплекте с ним. Такой вариант является самым простым в обращении, потому, что вся СВО уже смонтирована в корпусе, и снаружи нет громоздких конструкций. К недостаткам такой системы можно отнести высокую стоимость и то, что старый корпус ПК будет бесполезным.

Внутренние системы водяного охлаждения расположены полностью внутри корпуса ПК. Иногда, некоторые компоненты внутренней СВО (в основном радиатор), устанавливают на внешней поверхности корпуса. Достоинством внутренних СВО является удобство переноски. Нет необходимости слива жидкости при транспортировке. Также при установке внутренних СВО не страдает внешний вид корпуса, и при моддинге СВО может отлично украсить корпус вашего компьютера.

Проект Overclocked Orange:

Недостатками внутренних систем водяного охлаждения являются сложность их установки и необходимость модификации корпуса во многих случаях. Также внутренняя СВО прибавляет вашему корпусу несколько килограмм веса.

Планирование и установка СВО

Водяное охлаждение, в отличие от воздушного, требует некоторого планирования перед установкой. Ведь жидкостное охлаждение налагает некоторые ограничения, которые необходимо принять во внимание.

Во время установки нужно всегда помнить об удобстве. Необходимо оставлять свободное место, чтобы дальнейшая работа с СВО и комплектующими не вызывала трудностей. Нужно, чтобы трубки с водой свободно проходили внутрь корпуса и между компонентами.

Кроме того течение жидкости не должно ничем ограничиватся. При прохождении через каждый водоблок охлаждающая жидкость нагревается. Чтобы снизить эту проблему, продумывается схема с параллельными путями охлаждающей жидкости. При таком подходе поток воды менее нагружен, и в водоблок каждого компонента поступает вода, которая не нагрета другими компонентами.

Хорошо известен набор Koolance EXOS-2. Он предназначен для работы с соединительными трубками сечения 3/8″.

При планировании расположения своей СВО рекомендуется сначала начертить простую схему. Начертив план на бумаге, приступают к реальной сборке и установке. Необходимо разложить на столе все детали системы и приблизительно промерять нужную длину трубок. Желательно оставлять запас и не обрезать слишком коротко.

Когда подготовительные работы проделаны, можно начинать установку водоблоков. На задней стороне материнской платы за процессором устанавливается металлическая скоба крепления головки охлаждения Koolance для процессора. Эта скоба крепления комплектуется пластмассовой прокладкой, для предотвращения замыкания с материнской платой.

Затем снимается радиатор, прикреплённый к северному мосту материнской платы. В примере используется материнская плата Biostar 965PT, у которой охлаждение чипсета происходит с помощью пассивного радиатора.

Когда радиатор чипсета снят, нужно установить элементы крепления водоблока для чипсета. После установки этих элементов материнскую плату ставят снова в корпус ПК. Не забывайте удалять с процессора и чипсета старую термопасту перед нанесением тонким слоем новой.

После этого осторожно устанавливаются водоблоки на процессор. Не прижимайте их с силой. Применяя силу вы можете повредить комплектующие.

Потом проводятся работы с видеокартой. Необходимо удалить имеющийся на ней радиатор и заменить его водоблоком. Когда водоблоки установлены, можно подсоединить трубки и вставить видеокарту в слот PCI Express.

Когда все водоблоки установлены, следует подсоединить все оставшиеся трубки. Последней подключается трубка, ведущая к внешнему блоку СВО. Проверьте правильность направления движения воды: охлаждённая жидкость должна сначала поступать в водоблок процессора.

После выполнения всех этих работ вода заливается в резервуар. Наполнять резервуар нужно только до уровня, который указан в инструкции. Внимательно смотрите за всеми креплениями и при малейших признаках протечки, немедленно устраните проблему.

Если все правильно собрано и не возникло протечек, нужно прокачать охлаждающую жидкость для удаления пузырьков воздуха. Для системы Koolance EXOS-2 нужно замкнуть контакты на блоке питания ATX, и подать питание водяному насосу, не подавая питание на материнскую плату.

Пусть система немного поработает в таком режиме, а вы осторожно наклоняйте компьютер то в одну, то в другую стороны, чтобы избавится от пузырьков воздуха. После выхода всех пузырьков добавьте охлаждающей жидкости, если потребуется. Если пузырьков воздуха больше не видно, то можно запускать систему полностью. Теперь вы можете протестировать эффективность установленной СВО. Хотя водяное охлаждение для пк еще является редкостью для обычных пользователей, его преимущества неоспоримы.

Давно уже прошли те времена когда водяное охлаждение компьютера было что то из ряда вон выходящее. С которым справлялись лишь умелые руки фанатов компьютерных игр и оверклокеров. Сегодня при наличии определенной суммы денег и желания, любой может установить систему жидкостного охлаждения в свой компьютер. Благо что уже стали выпускать комплекты готового решения, одну из них рассмотрим в этой статье.

Конечно установка водяного охлаждения требует определенных навыков и аккуратности. Если вы можете умело справляться с инструментом и имеете терпение то можно смело приступать. Для начала нужно спроектировать (нарисовать на бумаге) принцип размещения компонентов охлаждения в корпусе, убедиться что хватает места. Либо купить уже изначально корпус уже предназначенный для установки водяного охлаждения.

Подбор компонентов охлаждения

Это самый главный пункт на котором стоит остановиться поподробней. От выбора компонентовохлаждения будет зависеть насколько эффективным будет охлаждение. Если у вас есть возможность купить корпус уже предназначенный для установки водяного охлаждения
то это сильно облегчает задачу. Иначе продумайте расположение компонентов. Приведу пример Full Tower корпуса в который уже можно устанавливать систему жидкостного охлаждения.

Водоблоки

Водоблоки предназначены для передачи тепла от греющихся элементов к охлаждающейся жидкости. Главные источники тепла это центральный процессор и процессор на видео карте .

Как известно из курса физики вода имеет более высокий коэффициент теплопроводности, что дает нам более эффективную теплоотдачу по сравнению с воздушным охлаждением.

Фото блока жидкостногоохлаждения для видео карты.

Водоблок процессора

Перед покупкой водоблока для центрального процессора убедитесь что крепление водоблока подходит под крепление вашего разъема процессора, так же обратите внимание на качество полировки рабочей поверхности водоблока(той части в которой водоблок соприкасается с греющейся части процессора). Так же следует особенно внимательно подойти к выбору термопасты , лучше остановиться на выборе качественной термопасты с хорошей теплопроводностью.

Радиатор

Радиатор играет роль охладителя хладогента (воды). Охлаждение нагретой воды происходит за счет прохождения воды через тоненькие трубки с прикрепленными к ним тоненькими пластинами. Иногда на радиатор устанавливают большие (140 мм) вентиляторы для прогона воздуха через радиатор тем самым дополнительно охлаждая хладогент. Наилучшим местом крепления в корпусе это верх так как тепло поднимется вверх.

На фото изображен радиатор с возможностью закрепления трех вентиляторов.

Резервуар жидкостного охлаждения.

Резервуар является самой простой деталью водяного охлаждения, он должен иметь достаточные размеры для того что бы было пространство для повышения и уменьшения уровня воды. Плюс выход воздуха из системы должен быть бесприпятственным для уменьшения уровня шума системы. Ну и конечно у резервуара должно быть специальное отверстие для заполнения охлаждающей жидкостью.

На картинке резервуар с LED подсветкой.

Следующее что вам понадобится это шланги и соединительные фитинги. Если у вас стандартная система жидкостного охлаждения то тут все просто, есть два стандарта в размерах это 1/2 и 3/8 в английской мере измерения. Следите что бы диаметры совпали. Вы будете также нуждаться в хладагенте, чтобы поместить в Вашу систему. Хотя это обычно упоминается как “водное охлаждение,” самые современные системы охлаждения используют своего рода хладагент с антикоррозийными и антипроводящими свойствами. Эта жидкость доступна от любого дистрибьютора охлаждающей жидкости.

Установка всей системы

Перед началом установки нарисуйте схему что и как будет установлено и как подключено соединительными шлангами. Проследите возможность установки других компонентов такие как дополнительные жесткие диски и так далее.

1.
Установите крепежную пластину на материнскую плату

Теперь рекомендуем к водоблоку процессора подсоединить все водяные шланги, что бы предотвратить изгибы материнской платы. И уже потом устанавливать сам водоблок на процессор. Убедитесь что все соединения прижаты фитингами и что шланги сидят плотно на своих местах. Нанесите термопасту и установите водоблок, следите за равномерностью натяжения крепежных винтов.

2.Прикрепите радиатор

Установите радиатор, отрежьте нужной длины трубки следите за тем что бы трубки не перегибались и имели оптимальную длину. Соедините трубки с радиатором.

3. Установите резервуар

Установите на место резервуар для охлаждающей жидкости. Резервуар в зависимости от модели и места можно установить как внутри корпуса так и за его пределами.

5. Установка насоса жидкостного охлаждения

Приступаем к установке водяного насоса. Современные насосы имеют малый размер поэтому установить его не составит особого труда. Насос можно приклеить двухстороннем тейпом. Соедините шланги от насоса к остальным компонентам. Подключите шланг выхода (указано стрелкой на насосе) с радиатором. Следите за оптимальным расположением шлангов, вы же не хотите разбирать половину охлаждающей системы, только для того что бы поменять жесткий диск.

6. Наполните теплоносителем

Теперь когда вся система собрана еще раз проверяем места соединения трубок. Приступаем к заполнению теплоносителем. Аккуратно заливаем жидкость и только тогда можно включить насос. Прогоняем компьютер в течении 10 минут и следим за уровнем жидкости, по мере необходимости добавляем охлаждающую жидкость.

На этом установка завершена остается только следить за уровнем жидкости и температурой системы.​

Система водяного охлаждения для компьютера позволяет наиболее эффективно устранить проблему сильного нагрева центрального процессора.

Такое приспособление не имеет строго определенной структуры. Оно может варьироваться и состоять из различных структур сразу.

Суть системы жидкостного охлаждения

Во всех случаях жидкостная система охлаждения компьютера состоит из комбинации следующих типов схем:

• Схема с параллельным подключением узлов, которые подвергаются охлаждению (параллельная схема работы). Достоинства такой структуры: простая реализация схемы, легко просчитываемые характеристики узлов, которые необходимо охладить;

• Последовательная структурная схема – все охлаждаемые компоненты подключены между собой параллельно. Преимущества такой схемы заключаются в том, что охлаждение каждого из узлов происходит эффективнее.
  Недостаток: достаточно сложно направить к определённому узлу достаточное количество хладагента;

• Комбинированные схемы. Они более сложные, так как содержат в себе сразу несколько элементов как с параллельным, так и с последовательным подключением.

Составляющие элементы

Чтобы охлаждение центрального процессора происходило быстро и эффективно, каждый куллер должен иметь следующие элементы:

1. Теплообменник
   – данный элемент нагревается, вбирая в себя тепло центрального процессора. Перед новым использованием следует дождаться полного охлаждения теплообменника;
2. Помпа для воды
   – резервуар для хранения жидкости;
3. Несколько трубопроводов
   ;
4. Переходники между узлами и трубопроводами
   ;
5. Бачок для расширения
   – предназначен для того, чтобы обеспечить необходимое место для расширяющегося в процессе нагревания теплообменника;
6. Наполняющий систему теплоноситель
   – элемент, который наполняет всю структуру жидкостью: дистиллированной водой или специализированной жидкостью для СВО;
7. Ватерблоки
   – теплосъемники для тех элементов, которые выделяют тепло.

Примечание!
Жидкостная система охлаждения малошумная по сравнению с вентиляторами. Некоторый шум все же присутствует, так как его коэффициент не может быть нулевым.

Лучшие системы водяного охлаждения для компьютера

Основное назначение систем охлаждения ПК – обеспечение бесперебойной и стабильной работы самого компьютера и создание нормальных условий для его пользователя, что подразумевает минимум шума во время эксплуатации.

Эти устройства отводят тепло от таких элементов, как процессор и блок питания, предотвращая их перегрев и последующий выход из строя.

Существует 2 варианта системы охлаждения – пассивное и активное. Второй тип, в свою очередь, делится на воздушное, подходящее для обычных ПК и водяное, которое требуется для систем с очень мощными или разогнанными процессорами.

Жидкостное охлаждение отличается небольшими габаритами, невысоким уровнем создаваемого шума и высокой эффективностью отвода тепла, благодаря чему пользуется большой популярностью.

Для выбора такой системы следует учесть некоторые нюансы, включая:

• Стоимость;
• Совместимость с процессорами или видеокартами;
• Параметры охлаждения.

Ниже приведен список самых популярных систем водяного охлаждения с популярного интернет-каталога Яндекс-маркет.

Список популярных систем водяного охлаждения с market.yandex.ru/catalog/55321 .

Оригинальная на вид СВО DeepCool Captain 240 оборудована двумя фирменными чёрно-красными вентиляторами с насечками на лопастях. Крыльчатка каждого способна вращаться со скоростью до 2200 об/мин, создавая шум не более 39 дБ.

При этом на системе есть разветвитель, позволяющий установить дополнительно ещё 2 вентилятора. Срок службы, который гарантируется производителем, составляет около 120 тысяч часов.

Вес системы, подходящей для процессоров и AMD и Intel, равен 1,183 кг.

Примерная стоимость устройства – от 5500 руб.

Сравнительно новую систему охлаждения видеокарт Liquid Freezer 240, появившуюся в продаже в конце прошлого года, можно назвать универсальной, так как подходит она для большинства современных процессоров, создавая во время работы уровень шума не более 30 дБ.

Скорость вращения лопастей каждого из 4 вентиляторов – до 1350 об/мин, масса системы – 1,224 кг. Главным достоинством является снижение температуры процессора на 40–50 градусов, а недостатком – лишь громоздкие размеры.

Покупка такого гаджета обойдётся в 6000 руб.

Эффективная система охлаждения всего системного блока Nepton 140XL отличается увеличенными размерами радиатора и шлангов, а также последовательным, а не параллельным расположением двух вентиляторов.

Благодаря наличию 140-миллиметрового вентилятора JetFlo, обширной площади контакта жидкости с теплосъёмником и высокому качеству обработки последнего она охлаждает достаточно мощные процессоры, включая даже те, которые были разогнаны для увеличения производительности.

При этом эксплуатационный срок устройства, совместимого с процессорами типа Intel (S775, S1150, S1356, S2011) и AMD (AM2, AM3, FM2), достигает 160 тысяч часов. Максимальная скорость вращения лопастей – 2000 об/мин, масса составляет 1,323 кг, а шум при работе не превышает 39 дБ.

Приобрести такую систему в сети можно по цене от 6200 руб.

Систему Maelstrom 240T, предназначенную для процессоров Intel 1150–1156, S1356/1366 и S2011, а также AMD FM2, AM2 и AM3, отличает синяя подсветка вентиляторов, позволяющая не только охлаждать компьютер, но и сделать его моддинг.

Срок службы устройства – в переделах 120 тысяч часов, вес – 1100 г, создаваемый уровень шума – до 34 дБ.

Купить устройство в Интернете можно за 4400–4800 руб.

Универсальную и достаточно простую в компоновке систему Corsair H100i GTX используют для охлаждения большинства выпускающихся в течение последних нескольких лет процессоров AMD и Intel.

Вес оборудования в сборе составляет 900 г, уровень шума – около 38 дБ, а сила вращения вентиляторов – до 2435 об/мин.

Средняя стоимость карты составляет в сети около 10 тыс. руб.

Особенностью использования системы Cooler Master Seidon 120V является возможность устанавливать её как внутри, так и снаружи корпуса. При этом вентиляторы, вращающиеся со скоростью до 2400 об/мин, работают очень тихо – с уровнем шума до 27 дБ.

Совместимость устройства – современные процессоры Intel и AMD (до LGA1150 и Socket AM3, соответственно). Система весит всего 958 г и способна проработать 160 тыс. часов.

Приобретение возможно по цене от 3600 руб.

Система охлаждения своими руками

Систему охлаждения процессора можно приобрести уже в готовом виде. Однако из-за довольно высокой стоимости устройства и не всегда достаточной эффективности предлагаемых моделей, допускается сделать её самостоятельно и в домашних условиях.

Получившаяся система будет не такой привлекательной на вид, но вполне эффективной в действии.

Для самостоятельного изготовления системы следует сделать:

• Ватерблок;
• Радиатор;
• Помпу.

Повторить конструкцию большинства СВО, выпускаемых серийно, вряд ли удастся. Однако, немного разбираясь в компьютерах и термодинамике, можно попробовать сделать что-то похожее если не на вид, то хотя бы по принципу действия.

Изготовление ватерблока

Главную деталь системы, на которую приходится максимум выделяемого процессором тепла, изготовить сложнее всего.

Для начала выбирается материал устройства – обычно это листовая медь. Затем следует определиться с габаритами – как правило, для охлаждения достаточно блока 7х7 см с толщиной около 5 мм.

Геометрическая форма устройства принимается такой, чтобы находящаяся внутри жидкость максимально эффективно омывала все элементы охлаждаемой конструкции.

В качестве основания ватерблока можно выбрать, например, медную пластину, а рабочую структуру изготовить из тонкостенных медных трубок. Количество трубок на примере принято равным 32 шт.

Сборка осуществляется с использованием припоя и электропечи, нагретой до температуры 200 градусов. После этого приступают к изготовлению следующей детали – радиатора.

Радиатор

Чаще всего это приспособление выбирают уже готовым, а не изготавливают дома. Найти и приобрести такой радиатор можно либо в компьютерном магазине, либо в автомобильном салоне.

Однако существует возможность и самостоятельно создать необходимый элемент СВО из следующих предметов:

• 4 медных трубок диаметром 0,3 см и длиной 17 см;
• 18 метров медного обмоточного провода (d = 1,2 мм);
• Любого листового металла толщиной около 4 мм.

Трубки обрабатываются припоем, из металла изготавливается оправка шириной в 4–5 см и длиной до 20 см. В ней сверлятся отверстия, куда заводится проволока. Теперь провод наматывается вокруг обмотки.

Процесс повторяют три раза, получив столько же одинаковых спиралей.

Сборку спиралей и трубок начинают, сначала изготовив рамку. Затем натягивают на неё проволоку. Заключительным этапом является соединение рамки с входным и выходным коллекторами системы. В результате получается деталь следующего вида:

Помпа и другие детали

В качестве помпы допускается брать аналогичное устройство, предназначенное для аквариумов. Достаточно будет прибора производительностью 300–400 л/мин.

Его комплектуют расширительным бачком (плотно закрывающейся пластиковой ёмкостью) и шлангом из ПВХ с проходными патрубками из обрезков металлических (медных) трубок.

Сборка

Перед тем, как собирать и устанавливать систему, следует удалить заводское устройство, установленное на процессоре. Теперь необходимо:

• Закрепить ватерблок сверху охлаждаемой детали, для чего используют прижимную планку;
• Заправить систему дистиллированной водой;
• Закрепить на внутренней поверхности крышки компьютера радиатор (напротив отверстий). Если вентиляционных отверстий нет, их следует проделать самостоятельно.

Завершающим этапом должно стать закрепление сначала вентилятора на процессоре (поверх ватерблока). И, наконец, необходимо обеспечить питание для помпы путём установки её рабочего реле внутри блока питания.

В результате получается собственноручно изготовленная система водяного охлаждения, достаточно эффективно снижающая температуру процессора на 25–35 градусов. При этом экономятся средства, которые могли бы пойти на покупку недешёвого оборудования.

Тематичсекие видеоролики:

Как установить систему водяного охлаждения на ЦП Corsair H100i

Система водяного охлаждения для компьютера — Подробное описание

Система водяного охлаждения своими руками

Систему водяного охлаждения для вашего компьютера можно собрать своими руками. Водяное охлаждение — СВО поможет вам собрать бесшумную и стабильную систему для любых целей. Будь то игровой компьютер или рабочий.

Зачастую после покупки компьютера пользователь сталкивается с таким неприятным явлением, как сильный шум, идущий от охлаждающих вентиляторов. Могут наблюдаться сбои в работе операционной системы из-за нагрева до высоких температур (90°C и более) процессора или видеокарты. Это весьма существенные недостатки, устранить которые возможно с помощью дополнительно устанавливаемого на ПК водяного охлаждения. Как изготовить систему своими руками?

Жидкостное охлаждение, его положительные свойства и недостатки

Принцип действия системы жидкостного охлаждения компьютера (СЖОК) основан на использовании соответствующего теплоносителя. Жидкость за счёт постоянной циркуляции поступает к тем узлам, температурный режим которых необходимо контролировать и регулировать. Дальше теплоноситель по шлангам поступает в радиатор, где и охлаждается, отдавая тепло воздуху, который затем отводится за пределы системного блока с помощью вентиляции.

Жидкость, имея более высокую теплопроводность по сравнению с воздухом, быстро стабилизирует температуру таких аппаратных ресурсов, как процессор и графический чип, приводя их к норме. В результате можно добиться существенного повышения производительности ПК за счёт его системного разгона. При этом надёжность работы компонентов компьютера не будет нарушена.

При использовании СЖОК можно обходиться вообще без вентиляторов или применять маломощные бесшумные модели. Работа компьютера становится тихой, в результате чего пользователь чувствует себя комфортно.

К недостаткам СЖОК следует отнести её дороговизну. Да, готовая система жидкостного охлаждения является удовольствием не из дешёвых. Но ведь при желании её можно сделать и установить самостоятельно. Это займёт время, но будет стоить недорого.

Классификация охлаждающих водяных систем

Жидкостные охлаждающие системы могут быть:

1. По типу размещения:
2. внешние;
3. внутренние.

Отличие между внешними и внутренними СЖОК в том, где расположена система: снаружи или внутри системного блока.

Виды СЖОК — галерея

Составляющие элементы, инструменты и материалы для сборки СЖОК

Подберём необходимый набор для жидкостного охлаждения центрального процессора компьютера. В состав СЖОК войдут:

• водяной блок;
• радиатор;
• два вентилятора;
• помпа;
• шланги;
• фитинги;
• резервуар для жидкости;
• сама жидкость (в контур можно залить дистиллированную воду или тосол).

Все составляющие системы жидкостного охлаждения можно приобрести в интернет-магазине по соответствующему запросу.

Некоторые узлы и детали, например, водяной блок, радиатор, фитинги, резервуар, можно изготовить самостоятельно. Однако вам, вероятно, придётся заказывать токарные и фрезерные работы. В результате может получиться так, что СЖОК обойдётся дороже, чем если бы вы её приобрели готовой.

Наиболее приемлемым и наименее затратным вариантом будет приобрести основные узлы и детали, после чего самостоятельно монтировать систему. В этом случае достаточно иметь базовый набор слесарного инструмента для выполнения всех необходимых работ.

Делаем жидкостную систему охлаждения ПК своими руками — видео

Изготовление, сборка и монтаж

Рассмотрим изготовление внешней помповой системы жидкостного охлаждения центрального процессора ПК.

1. Начнём с водоблока. Самую простую модель этого узла можно приобрести в интернет-магазине. Идёт он сразу с фитингами и зажимами.

Некоторые умельцы используют радиаторы от старых автомобилей.

Водоблок на компьютер своими руками — видео

Водяное охлаждение превосходит по характеристикам изначально устанавливаемую на современных компьютерах воздушную систему. За счёт жидкостного теплоносителя, используемого вместо вентиляторов, сокращается шумовой фон. Компьютер работает намного тише. Сделать СЖОК можно своими руками, обеспечив при этом надёжную защиту основных элементов и узлов компьютера (процессор, видеокарта и др.) от перегрева.

Зачастую после покупки компьютера пользователь сталкивается с таким неприятным явлением, как сильный шум, идущий от охлаждающих вентиляторов. Могут наблюдаться сбои в работе операционной системы из-за нагрева до высоких температур (90°C и более) процессора или видеокарты. Это весьма существенные недостатки, устранить которые возможно с помощью дополнительно устанавливаемого на ПК водяного охлаждения. Как изготовить систему своими руками?

Жидкостное охлаждение, его положительные свойства и недостатки

Принцип действия системы жидкостного охлаждения компьютера (СЖОК) основан на использовании соответствующего теплоносителя. Жидкость за счёт постоянной циркуляции поступает к тем узлам, температурный режим которых необходимо контролировать и регулировать. Дальше теплоноситель по шлангам поступает в радиатор, где и охлаждается, отдавая тепло воздуху, который затем отводится за пределы системного блока с помощью вентиляции.

Жидкость, имея более высокую теплопроводность по сравнению с воздухом, быстро стабилизирует температуру таких аппаратных ресурсов, как процессор и графический чип, приводя их к норме. В результате можно добиться существенного повышения производительности ПК за счёт его системного разгона. При этом надёжность работы компонентов компьютера не будет нарушена.

При использовании СЖОК можно обходиться вообще без вентиляторов или применять маломощные бесшумные модели. Работа компьютера становится тихой, в результате чего пользователь чувствует себя комфортно.

К недостаткам СЖОК следует отнести её дороговизну. Да, готовая система жидкостного охлаждения является удовольствием не из дешёвых. Но ведь при желании её можно сделать и установить самостоятельно. Это займёт время, но будет стоить недорого.

Классификация охлаждающих водяных систем

Жидкостные охлаждающие системы могут быть:

1. По типу размещения:
2. внешние;
3. внутренние.

Отличие между внешними и внутренними СЖОК в том, где расположена система: снаружи или внутри системного блока.

Виды СЖОК — галерея

Составляющие элементы, инструменты и материалы для сборки СЖОК

Подберём необходимый набор для жидкостного охлаждения центрального процессора компьютера. В состав СЖОК войдут:

• водяной блок;
• радиатор;
• два вентилятора;
• помпа;
• шланги;
• фитинги;
• резервуар для жидкости;
• сама жидкость (в контур можно залить дистиллированную воду или тосол).

Все составляющие системы жидкостного охлаждения можно приобрести в интернет-магазине по соответствующему запросу.

Некоторые узлы и детали, например, водяной блок, радиатор, фитинги, резервуар, можно изготовить самостоятельно. Однако вам, вероятно, придётся заказывать токарные и фрезерные работы. В результате может получиться так, что СЖОК обойдётся дороже, чем если бы вы её приобрели готовой.

Наиболее приемлемым и наименее затратным вариантом будет приобрести основные узлы и детали, после чего самостоятельно монтировать систему. В этом случае достаточно иметь базовый набор слесарного инструмента для выполнения всех необходимых работ.

Делаем жидкостную систему охлаждения ПК своими руками — видео

Изготовление, сборка и монтаж

Рассмотрим изготовление внешней помповой системы жидкостного охлаждения центрального процессора ПК.

1. Начнём с водоблока. Самую простую модель этого узла можно приобрести в интернет-магазине. Идёт он сразу с фитингами и зажимами.

Некоторые умельцы используют радиаторы от старых автомобилей.

Водоблок на компьютер своими руками — видео

Водяное охлаждение превосходит по характеристикам изначально устанавливаемую на современных компьютерах воздушную систему. За счёт жидкостного теплоносителя, используемого вместо вентиляторов, сокращается шумовой фон. Компьютер работает намного тише. Сделать СЖОК можно своими руками, обеспечив при этом надёжную защиту основных элементов и узлов компьютера (процессор, видеокарта и др.) от перегрева.

Согласитесь, температура 66 о С для Атлона 1000 МГц (не смейтесь, мой принцип – главное не железо, а то, что его окружает) в состоянии покоя, а при 100% загрузке 75 о С, многовато. Поэтому родился данный агрегат.

Данная СВО изначально задумывалась как внешняя – поставил ее в угол и пусть там стоит, а к компьютеру подходят только два шланга, по моему мнению, и задумкам на будущее системный блок можно напичкать чем-нибудь другим, например – неоновая подсветка, УФ подсветка, красивые круглые шлейфы, светящиеся в УФ и т.д. К сожалению, чертежи некоторых элементов не сохранились, да они и не нужны – каждый делает все под себя, отталкиваясь от тех материалов, которыми располагает. Главное принцип.

Комплектующие для СВО

Помпа – Atman-103, продается в любом зоомагазине. Устанавливается внутри расширительного бачка на стенку с помощью присосок.

Штатный выходной штуцер помпы был выброшен на помойку в связи с тем, что его диаметр не подходил под мои запросы (диаметр шлангов). Вместо него установлен самодельный с входным диаметром 16 мм, выходным 10 мм (диаметры наружные) и переходным конусом.

Радиатор – от печки автомобиля Toyota, отдал друг за две двушки пива, распитые совместно. Очищен от грязи ацетоном, изнутри промыт им же, снаружи покрашен краской из баллончика. Впускной и выпускной штуцеры заменены, опять же, на самодельные. Установлены впритирку на герметик. Получилось здорово – нигде не течет.

На радиатор устанавливаются два вентилятора, купленные в Интернет магазине – охлаждают и смотрятся здорово!

Долго думал как закрепить вентиляторы на радиаторе. Оказалось все просто – долой саморезы и сложные крепежи. Все гениальное (ну и скромный же я) просто…
Для крепления вентиляторов понадобилось несколько резинок (ластиков) из ближайшей канцелярской лавки и кабельные стяжки.

Резинки режутся на кубики, в крепежные отверстия вентиляторов вставляются стяжки и фиксируются теми самыми кубиками.

Затем стяжки вставляются в щели радиатора.

Закрепляем это с обратной стороны срезанными замочками с таких же стяжек. И вот что получаем

По-моему здорово… и просто. Расширительный бачок – пластмассовый пищевой контейнер, в моем случае круглый, но есть и другие по форме, можно найти в магазине промтоваров. Для долива жидкости в крышку бачка врезана горловина от 5-литровой бутылки с водой.

Шланги – силиконовая трубка внутренний диаметр 8 мм, купил в строительном магазине жидкостный уровень.

Устанавливаются на штуцеры с предварительным нагревом шлангов для более герметичной посадки. Места посадки обжаты хомутами из ближайшего автомагазина.

Реле – BS 115C, куплено в магазине радиотоваров. Необходимо для автоматического включения СВО одновременно с включением питания компьютера.

Система смонтирована на платформе из оргстекла, нашел в гараже, поскольку оно было сильно исцарапано, то пришлось сделать матовым. Бачок установлен на резиновые прокладки для снижения вибрации при работе помпы.

Для ввода шлангов в корпус компьютера сделана переходная панель из стандартной заглушки. На ней находятся два штуцера, вход и выход охлаждающей жидкости, и разъем для подключения питания – 12В.

К панели СВО подключается с помощью вот такого хвоста:

Обращаю особое внимание на меры безопасности при обращении с электричеством!
Все токоведущие элементы должны быть защищены от случайного попадания туда пальцев!

В общем агрегат выглядит вот так

Общие габариты системы таковы: Д270, Ш200, В160.

Водоблок изготовлен из меди марки М1. Сия медная болванка куплена на пункте приема цветмета за 200 р. Диаметр его составляет 65мм, высота 25мм. Собран он из двух частей, основания и крышки, выполненной в виде стакана с отверстиями под штуцеры. Толщина основания 5мм, на нем располагаются теплосъемные ребра шириной 2мм высотой 7мм с шагом 2мм, всего 11 ребер. Данное изделие выполнено с помощью токарного и фрезерного станков. Конструкция абсолютно герметична и проверена под давлением 4 атмосферы.

Сторона днища, прилегающая к процессору, отполирована. Для того, чтобы со временем водоблок не окислился и не потемнел (медь все таки), пришлось покрыть его тонким слоем автомобильного лака из баллончика.

Крепеж водоблока индивидуален для каждого, все зависит от типа матери и используемого процессора. Я пошел по самому простому пути. В отверстия около процессора на материнской плате установил металлические стойки (главное не забыть про диэлектрические прокладки).

Из фторопласта сделаны небольшие «уши», с помощью которых водоблок крепится на материнской плате винтами. Прелесть данного материала состоит в его прочности и простоте обработки, из инструмента понадобился только нож. И еще он немного пружинит и, следовательно, при установке на процессор не даст перетянуть винты до образования нежелательных трещин на нем.

После окончательной установки в корпус все выглядит вот таким образом:

В качестве охлаждающей жидкости используется тосол. Его плюсы – хорошая теплопередача, не цветет как вода, дополнительная смазка помпы.

Теперь смотрим температуру:

При разогреве процессора программой CPUburn в течении 30 минут достигнута максимальная стабильная температура в 41 градус. Общая стоимость системы около 600 рублей.
